Kraftspannfutter mit Backenschnellwechsel

Matthias Meier, CEO Vertrieb, vor der Messeneuheit, dem für Ino-Flex-VT-Q.

Foto: Schnell

Auf der EMO Hannover feiert HWR ein besonderes Jubiläum: Die Ino-Flex 4-Backenfutter wurden vor 10 Jahren erstmals auf der EMO vorgestellt. Auch 2023 ist wieder eine Messe-Premiere dabei.

Spannsysteme von HWR sind, wie Matthias Meier, CEO Vertrieb, erläutert, sehr gut dafür geeignet, sowohl kubische als auch runde Bauteile optimal konzentrisch zu spannen. Vor allem beim Spannen von verformungsempfindlichen Bauteilen erzielen sie sehr gute Ergebnisse.

Das 2013 entwickelte Ino-Flex-Spannsystem gehört zur Ino-Line-Produktreihe. Die Ino-Flex-Module sind, so HWR, flexible Allrounder, mit denen sich nahezu jede Spannaufgabe lösen lässt. Aufgrund eines patentierten Ausgleichs werden Werkstücke – unabhängig von ihrer Geometrie – sicher und konzentrisch gespannt. Weil moderne Werkzeugmaschinen stetig verbessert werden, optimiert HWR seine Ino-Flex-Produkte fortlaufend und hat beispielsweise die Ino-Flex VL-Spannfutter entwickelt: gewichtserleichterte, zentrisch ausgleichende Handspannfutter mit Fliehkraftausgleich.

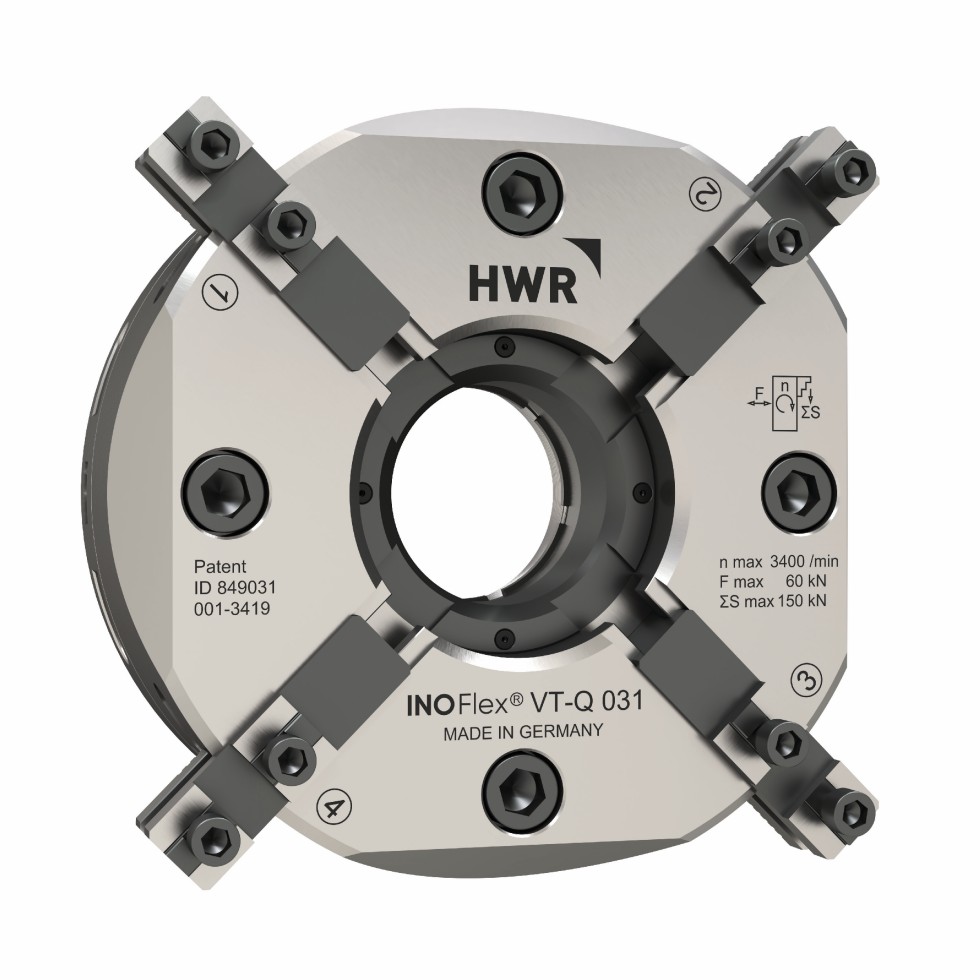

Auf der EMO Hannover 2023 zeigt HWR sdas 4-Backenfutter Ino-Flex mit der Neuheit Ino-NOFlex-VT-Q (in Bildmitte) aus der HWR-Produktreihe.

Foto: HWR Spanntechnik

Aktuell führt HWR sechs Ino-Flex-Produktvarianten – und mit Ino-Flex-VT-Q präsentiert das Unternehmen auf der EMO Hannover 2023 erstmalig ein neu entwickeltes, siebtes Spannfutter der Öffentlichkeit: Es ist ein 4-Backen-Kraftspannfutter mit Durchgang und Backenschnellwechsel.

4-Backenfutter zum sicheren Spannen

Ino-Flex-Futter sind als 4-Backenfutter ausgelegt. Diese Anordnung hat laut HWR den Vorteil, dass sowohl runde als auch eckige und sogar verformungsempfindliche Bauteile gespannt werden können. Aufgrund der Konstruktion mit patentiertem Ausgleich werden zudem verbesserte Rundheiten bis zum 9-fachen erreicht, und selbst das sichere Spannen von Gussteilen ist kein Problem mehr, so HWR weiter. Mit dem ausgleichenden 4-Backenfutter lasse sich viel effektiver, flexibler und sicherer spannen als mit einem 3-Backenfutter – und das vergleichsweise kostengünstig.

2016 feierte die Variante Ino-Flex-VT (Kraftspannfutter mit Durchgang VT) auf der Metav in Düsseldorf Premiere, drei Jahre später folgte die offizielle Vorstellung des Nachfolgemodells Ino-Flex-VT-S auf der EMO in Hannover. Neben dem Design wurden auch die Anwendungsparameter, beispielsweise, die Zentriergenauigkeit überarbeitet und verbessert, sodass das Spannfutter seitdem durch hohe Präzision und enorme Spannkraft beeindruckt. Bei der Verwendung von ausgedrehten weichen Backen erreicht das Ino-Flex-VT-S-Futter Einspannwiederholgenauigkeiten von unter 0,004 mm.

HWR auf der EMO Hannover: Halle 3, Stand F12.
