Kupplungsnabe erfasst Drehmoment und Drehzahl
KTR hat eine Kupplungsnabe entwickelt, die Drehmoment und Drehzahl misst. Die ermittelten Daten werden über ein Display angezeigt und via Bluetooth versendet.

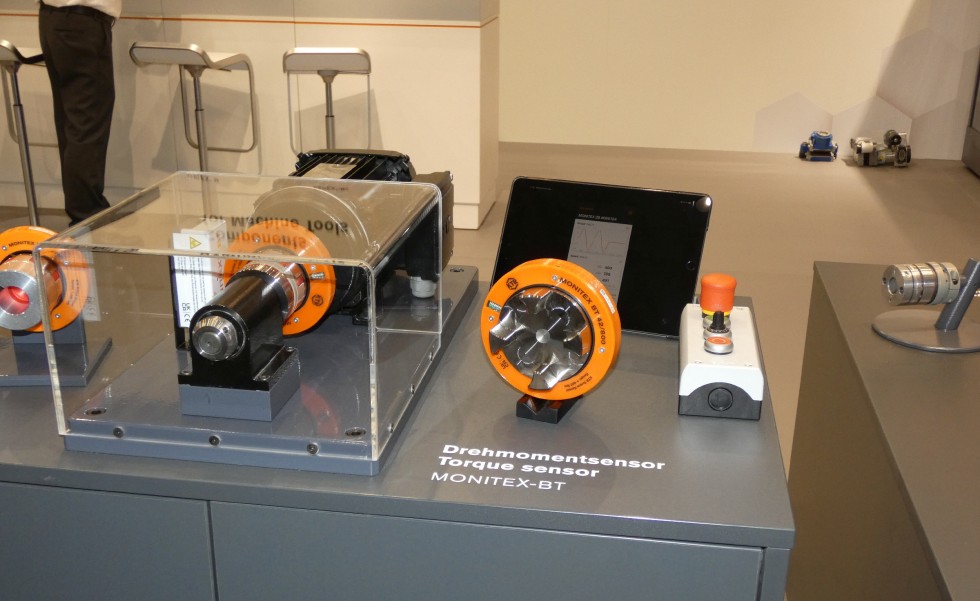

KTR zeigt die neue Kupplungsnabe auf der EMO Hannover in Halle 9.
Foto: KTR
KTR zeigt auf der Messe in Hannover eine spielfreie Rotex-GS-Kupplungsnabe, die Drehmoment und Drehzahl misst. Die ermittelten Daten werden bei Rotation über ein Display an der Kupplung angezeigt, können via Bluetooth versendet und in einer entsprechenden App eingesehen werden. Wie KTR ausführt, befindet sich bei der kurzbauenden Monitex BT die gesamte Messtechnik in der Kupplungsnabe – damit lässt sich die neue Messkupplung auch bei kritischen Platzverhältnissen unkompliziert in den Antrieb integrieren. Haupteinsatzgebiete sind die Maschinenüberwachung, die Prüfstandstechnik, die Prozesssteuerung und die Qualitätssicherung.
Kontaktlose Energieübertragung ermöglicht permanenten Betrieb
Die kontaktlose induktive Energieübertragung ermöglicht laut KTR einen permanenten Betrieb der Messnabe. Dazu wird ein Induktivkopf mit einem Abstand von maximal 10 mm radial von der Kupplung angebracht. Sobald das System eingeschaltet ist, werden die ermittelten Daten per Bluetooth versendet und mithilfe der kostenfreien Monitex-App von einem mobilen Endgerät oder einem PC empfangen und gespeichert. Ein optischer und akustischer Alarm informiert den Benutzer, sobald eingestellte Grenzwerte über- oder unterschritten werden. Die Messergebnisse können in der App als Kurvenverlauf oder numerische Zahlen dargestellt werden; die Minimal-, Maximal- und Durchschnittswerte werden fortlaufend berechnet.

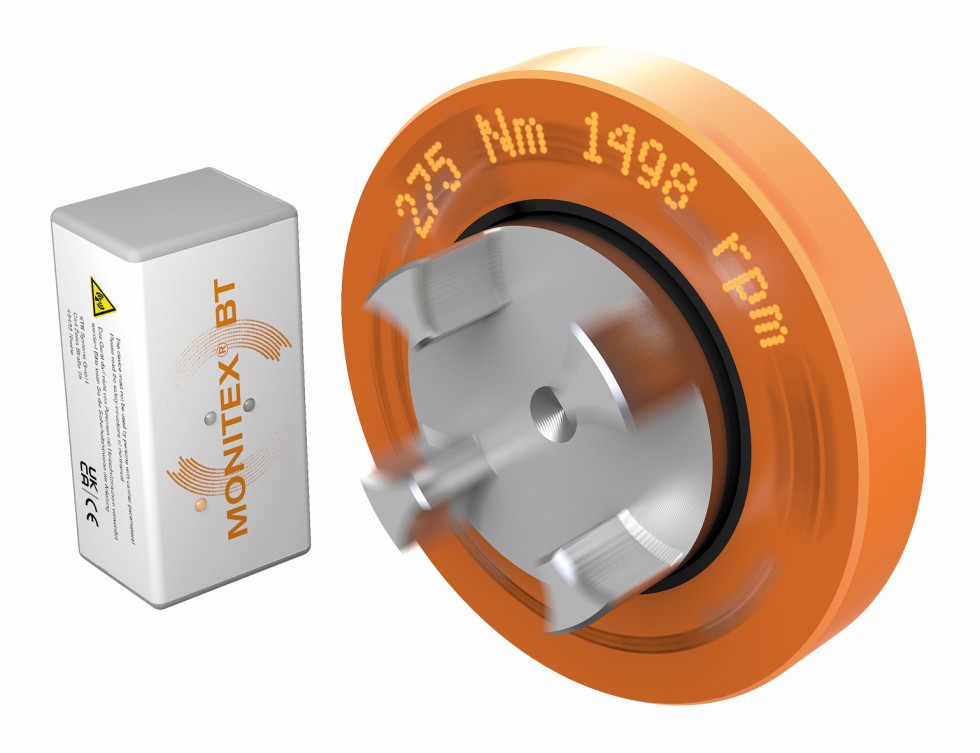

Die induktive Energieübertragung erfolgt kontaktlos und ermöglicht einen permanenten Betrieb der Messnabe.
Foto: KTR
Die Monitex BT besitzt ein Display, das ab 300 Umdrehungen pro Minute die aktuellen Drehmoment- und Drehzahlwerte anzeigt – so stehen die Daten auch dann zur Verfügung, wenn das Empfangsgerät nicht in der Nähe ist oder eine einfache Beobachtung der Belastung ausreicht. Haupteinsatzgebiete der drehmomentmessenden Kupplungsnabe sind, so das Unternehmen weiter, nahezu alle Bereiche für tägliche Messaufgaben. (KTR auf der EMO Hannover: Halle 9, Stand D33)
