Produktionstechnik 10.05.2022, 16:31 Uhr

Die richtige Temperatur für Spritzgießwerkzeuge

Das Fraunhofer-Institut für Schicht- und Oberflächentechnik IST zeigt in Halle 5, wie die Massenfertigung von Kunststoffteilen in hoher Qualität sicher gelingt.

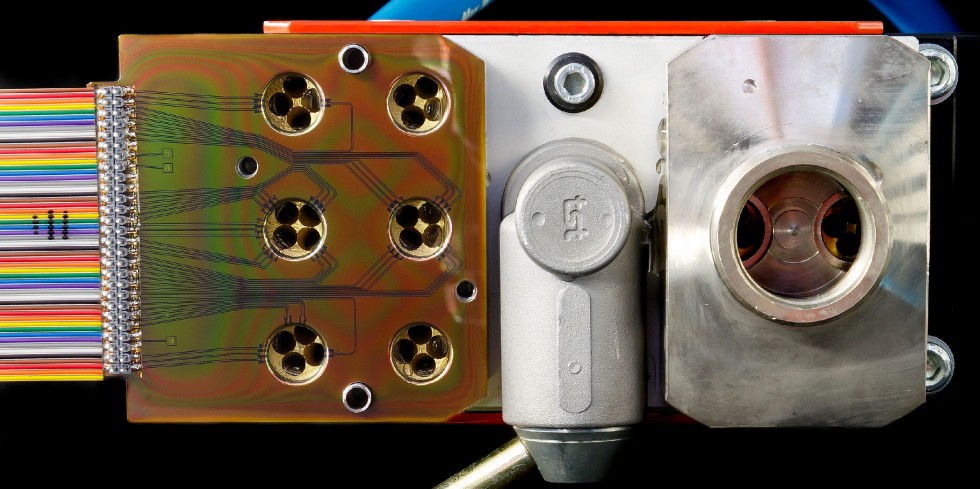

Der sensorische Multikupplungseinsatz zur Überwachung der Temperierung. Foto: Fraunhofer IST

Der sensorische Multikupplungseinsatz zur Überwachung der Temperierung.

Foto: Fraunhofer IST

Die exakte Temperierung und Durchflussregelung der Werkzeuge im Spritzguss ist eine wesentliche Voraussetzung, um qualitativ hochwertige Kunststoffteile ressourceneffizient, wirtschaftlich und prozesssicher zu fertigen. Um die Auslegung und Überwachung der Werkzeugtemperierung zu optimieren, müssen die realen Temperaturen, Drücke und Durchflüsse während des Spritzgussprozesses kontinuierlich erfasst werden. Am Fraunhofer-Institut für Schicht- und Oberflächentechnik IST wird dazu ein Sensorsystem entwickelt, mit dem erstmals die Temperatur direkt im Innern der dreidimensionalen Temperierkanäle gemessen werden kann.

Die Wissenschaftlerinnen und Wissenschaftler konstruierten dazu einen speziellen Sensoreinsatz, der in eine 6-Kreis-Multikupplung integrierbar ist. Auf dieses wechselbare Modul wurde bis in die Innenbereiche hinein ein multisensorisches Schichtsystem abgeschieden und die Leiterbahnen über den Rundungsbereich hinweg strukturiert. Das Dünnschichtsystem besteht aus einer piezoresistiven und verschleißbeständigen DiaForce-Schicht, auf der einzelne Elektrodenstrukturen aus Chrom abgeschieden werden. Es folgen zwei elektrische Isolationsschichten aus Aluminiumoxid bzw. Sicon, zwischen denen sowohl die Leiterbahnen von den Elektroden als auch ein Temperatursensor aus Chrom gefertigt werden. Das Schichtsystem zeichnet sich durch seine Beständigkeit gegenüber den eingesetzten Medien aus.

Top Stellenangebote

Zur Jobbörse
VAG Verkehrs-Aktiengesellschaft Nürnberg-Firmenlogo
Verkehrsplaner (m/w/d) VAG Verkehrs-Aktiengesellschaft Nürnberg
Nürnberg Zum Job
Duale Hochschule Baden-Württemberg Mosbach-Firmenlogo
Ingenieur*in / Informatiker*in für Laborbetreuung und Laborübungen mit Studierenden (m/w/d) Duale Hochschule Baden-Württemberg Mosbach
Bad Mergentheim Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Planung Ingenieurbauwerke Die Autobahn GmbH des Bundes
Heilbronn Zum Job
Stadt Bad Saulgau-Firmenlogo
Architekt (m/w/d) Stadt Bad Saulgau
Bad Saulgau Zum Job
Technische Werke Eberswalde GmbH-Firmenlogo
Geschäftsführer (m/w/d) Technische Werke Eberswalde GmbH
Eberswalde Zum Job
Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH-Firmenlogo
Projektleiter:in Großprojekte Hochbau / Gebäude (d/m/w) Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH
Frankfurt am Main Zum Job
Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH-Firmenlogo
Projektleiter:in Planung und Bau von Neubaustrecken (d/m/w) Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH
Frankfurt am Main Zum Job
HAWK Hochschule für angewandte Wissenschaft und Kunst-Firmenlogo
Gebäudeenergieberater*in HAWK Hochschule für angewandte Wissenschaft und Kunst
Hildesheim Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Fachexperte Verkehrsbehörde Technik (w/m/d) Die Autobahn GmbH des Bundes
Hamburg Zum Job
ONTRAS Gastransport GmbH-Firmenlogo
Ingenieur Maschinen- und Anlagentechnik (m/w/d) ONTRAS Gastransport GmbH
Leipzig Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Fachexperte Straßenverkehrsbehörde (m/w/d) Die Autobahn GmbH des Bundes
Hamburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Abteilungsleitung (w/m/d) Ausstattung, Verkehr und Funktionale Straßenbaubehörde Die Autobahn GmbH des Bundes
Rendsburg Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
TGA-Projektmanager (m/w/d) Versorgungstechnik Max Bögl Bauservice GmbH & Co. KG
Leipzig Zum Job
MAX-DELBRÜCK-CENTRUM FÜR MOLEKULARE MEDIZIN-Firmenlogo
Ingenieur*in (Gebäude- u. Energietechnik) für das Helmholtz Kompetenznetzwerk Klimagerecht Bauen MAX-DELBRÜCK-CENTRUM FÜR MOLEKULARE MEDIZIN
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Projektleiter (w/m/d) Brückenbau Entwurfsplanung Die Autobahn GmbH des Bundes
Hannover Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur/in als Experte / Expertin Prüfstatik und Nachrechnung (w/m/d) Die Autobahn GmbH des Bundes
Hannover Zum Job
Technische Werke Emmerich am Rhein GmbH-Firmenlogo
Projektingenieur*in Kanalplanung / -bau Technische Werke Emmerich am Rhein GmbH
Emmerich am Rhein Zum Job
Karlsruher Institut für Technologie-Firmenlogo
Ingenieurin / Ingenieur (w/m/d) im Bereich mechanische Entwicklung und Projektleitung Karlsruher Institut für Technologie
Eggenstein-Leopoldshafen Zum Job
Alhäuser + König Ingenieurbüro GmbH-Firmenlogo
Ingenieur:in für Elektrotechnik / Master / Bachelor /Diplom (m/w/d) Alhäuser + König Ingenieurbüro GmbH
Bonn, Hachenburg Zum Job
TEGEL PROJEKT GMBH-Firmenlogo
Ingenieur*in als Projektsteuerer*in für Versorgungstechnik / Technische Gebäudeausrüstung (TGA) (m/w/d) TEGEL PROJEKT GMBH

Sensoreinsatz erfasst Druck und Temperatur

Mit dem Sensoreinsatz können bereits jetzt Druck und Temperatur in Kontakt mit überströmendem Wasser gemessen werden. „Perspektivisch soll ein erweitertes Messsystem für die kombinierte Erfassung von Temperatur, Druck und Durchfluss entstehen. Derartige multisensorische Dünnschichtsysteme haben ein hohes Innovationspotenzial und bieten weitreichende Möglichkeiten im Bereich der in-situ Überwachung in cyber-physischen Produktionssystemen“, so Anna Schott, Leiterin der Gruppe „Mikro- und Sensortechnologie“ am Fraunhofer IST.

Auf der Hannover Messe präsentiert das Fraunhofer IST als Teil des Fraunhofer-Geschäftsbereichs Adaptronik auf dem zentralen Gemeinschaftsstand der Fraunhofer-Gesellschaft (Halle 5, Stand A06) u. a. einen Demonstrator einer sensorischen Multikupplung für die Temperierung im Kunststoffspritzguss.

Die beschriebenen Ergebnisse wurden innerhalb des Kooperationsprojekts „Temperierkupplung mit integrierter vernetzter Sensortechnik“ (TivSee) gemeinsam mit den Firmen Nonnenmann GmbH und Eckcellent IT GmbH erzielt. Das Projekt wurde gefördert durch das Zentrale Innovationsprogramm Mittelstand (ZIM) des Bundesministeriums für Wirtschaft und Klimaschutz (BMWK).   (sta)

Fraunhofer-Institut für Schicht- und Oberflächentechnik IST, Halle 5, Stand A06.
