Messtechnik 23.05.2022, 10:27 Uhr

Nassschichtdicken in der Batterieproduktion präzise messen

Gleichmäßige Schichtdicken sind bei der Herstellung von Batterien gefragt. Mit hoher Genauigkeit überwachen Messsysteme von Micro-Epsilon die Werte während der laufenden Produktion.

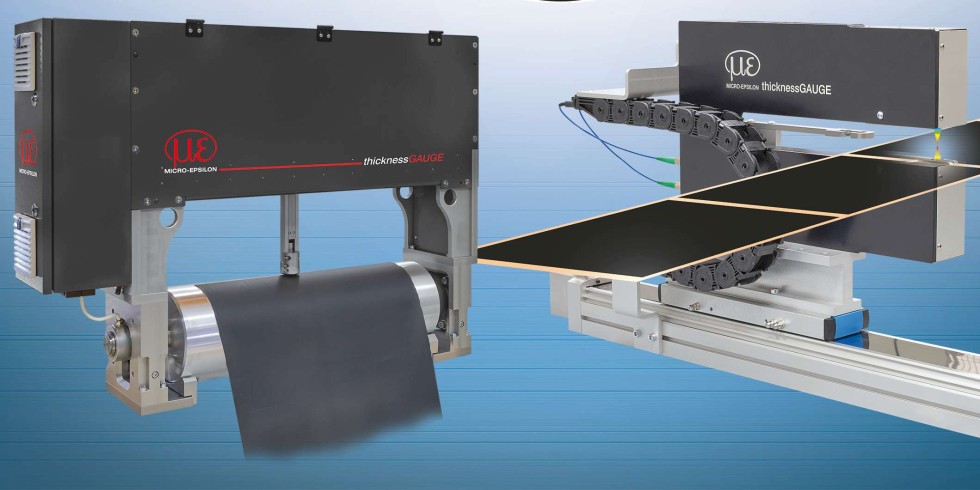

Messsysteme erfassen Beschichtungsdicken von Batteriefolien. Foto: Micro-Epsilon

Messsysteme erfassen Beschichtungsdicken von Batteriefolien.

Foto: Micro-Epsilon

Bei der Produktion von Batterien ist bereits ganz am Anfang Maßarbeit erforderlich. Denn beim Beschichtungsprozess von Anoden- und Kathodenmaterial sind die Folien- und die Beschichtungsdicke, die Reinheit und die Oberflächenqualität entscheidende Parameter für die Qualität des Endprodukts. Eine Lösung dafür stellt die Firma Micro-Epsilon vor. Ihr Inline-Messsystem thicknessGauge überwacht die Nassschichtdicke mit einer Genauigkeit von <±1 μm bei 150 µm bis 500 µm Objektdicke. Das System besteht aus einer Lineareinheit mit elektromechanischem Antrieb, zwei konfokal-chromatischen Abstandssensoren, einer automatischen Kalibriereinheit und einem multitouchfähigen Industrie-PC (Panel-IPC).

Hohe Messrate erlaubt vollautomatisierten Einsatz

Die hohe Präzision und die Messrate von bis zu 5 kHz erlauben eine vollautomatisierte Dickenmessung während der laufenden Produktion. Gemessen wird im Differenzverfahren von zwei Seiten auf die Materialoberfläche. Der Abstand der Sensoren zueinander wird kontinuierlich über eine automatische Kalibrierung auf ein Referenzziel ermittelt. Die Materialdicke wird aus dem Sensorabstand sowie den beiden Abstandswerten berechnet. Die hohe Auflösung der konfokalen Sensoren erlaubt die Messung geringster Dickenabweichungen.

Top Stellenangebote

Zur Jobbörse
TenneT TSO GmbH-Firmenlogo
Ingenieur als Projektleiter Leitungsbau (m/w/d) TenneT TSO GmbH
pro-beam GmbH & Co. KGaA-Firmenlogo
Business Development Manager im Bereich Sales (m/w/d) pro-beam GmbH & Co. KGaA
Gilching bei München Zum Job
Haus der Technik e.V.-Firmenlogo
Fachdozent/in und Berater/in (m/w/d) für Krane und Hebezeuge in der Weiterbildung Haus der Technik e.V.
Die Autobahn GmbH des Bundes-Firmenlogo
Fachanwendungs- Produktgruppenleiter (w/m/d) Die Autobahn GmbH des Bundes
Birkenstock Productions Sachsen GmbH-Firmenlogo
Projektingenieur für Versorgungstechnik (TGA) (m/w/d) Birkenstock Productions Sachsen GmbH
Görlitz Zum Job
über ifp | Executive Search. Management Diagnostik.-Firmenlogo
Teamleiter:in Mechanical & Electrical Engineering über ifp | Executive Search. Management Diagnostik.
Emlichheim Zum Job
Berliner Stadtreinigung (BSR)-Firmenlogo
Mitarbeiter:in (w/m/d) strategisches Stoffstrom- und Anlagenmanagement Berliner Stadtreinigung (BSR)
IMS Messsysteme GmbH-Firmenlogo
Systemingenieur (m/w/i) für Oberflächeninspektion IMS Messsysteme GmbH
Heiligenhaus Zum Job
Rhomberg Sersa Rail Group-Firmenlogo
Bauingenieur / Bautechniker (m/w/d) für die Kalkulation im Bahnbau Rhomberg Sersa Rail Group
Dresden, Berlin Zum Job
Seus Kältetechnik GmbH-Firmenlogo
Projektingenieur Kältetechnik (m/w/d) Seus Kältetechnik GmbH
Wilhelmshaven Zum Job
degewo AG-Firmenlogo
TGA-Projektmanager / Gebäudetechniker Sanierung (w/m/d) degewo AG
Die Autobahn GmbH des Bundes-Firmenlogo
Referent (w/m/d) Verkehrssteuerung und Verkehrslenkung Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (m/w/d) für Verkehrssicherheit und Baustellenmanagement Die Autobahn GmbH des Bundes
Die Autobahn GmbH des Bundes-Firmenlogo
Referent (w/m/d) Verkehrsdatenerfassung und SWIS Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
ZVEI e.V.-Firmenlogo
Manager/in Automation (w/m/d) ZVEI e.V.
Frankfurt am Main Zum Job
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
Zweckverband Stadtbahn im Landkreis Ludwigsburg-Firmenlogo
Ingenieur (m/w/d) Schwerpunkt Verkehrsanlagen (Schiene und Straße) Zweckverband Stadtbahn im Landkreis Ludwigsburg
Ludwigsburg Zum Job
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Betriebsleiterin / Betriebsleiter (w/m/d) Biogasanlage Berliner Stadtreinigungsbetriebe (BSR)
Berlin-Ruhleben Zum Job
PROTEKTORWERK Florenz Maisch GmbH & Co. KG-Firmenlogo
Junior Produktmanager (m/w/d) im Bereich Stahlleichtbau PROTEKTORWERK Florenz Maisch GmbH & Co. KG
Gaggenau Zum Job
TenneT TSO GmbH-Firmenlogo
Ingenieur als Projektleiter Leitungsbau (m/w/d) TenneT TSO GmbH
pro-beam GmbH & Co. KGaA-Firmenlogo
Business Development Manager im Bereich Sales (m/w/d) pro-beam GmbH & Co. KGaA
Gilching bei München Zum Job
Haus der Technik e.V.-Firmenlogo
Fachdozent/in und Berater/in (m/w/d) für Krane und Hebezeuge in der Weiterbildung Haus der Technik e.V.
Die Autobahn GmbH des Bundes-Firmenlogo
Fachanwendungs- Produktgruppenleiter (w/m/d) Die Autobahn GmbH des Bundes

Das Messsystem thicknessGauge kann laut Hersteller zur Festspurmessung eingesetzt werden, um beispielsweise die Mittendicke und die Dickenmessung an den Rändern zu bestimmen. Wird die Messeinheit über die Linearachse über das Band bewegt, kann das komplette Querprofil traversierend ermittelt werden. Bis 400 m Bandbreite lassen sich traversierende Dickenmessungen durchführen.   (ciu)

Micro-Epsilon, Halle 9, Stand D05

Ein Beitrag von:

  • Martin Ciupek

    Redakteur VDI nachrichten
    Fachthemen: Maschinen- und Anlagenbau, Produktion, Automation, Antriebstechnik, Landtechnik
