Drahtseilakt im Hunsrück 21.07.2016, 07:29 Uhr

Mutprobe für Ingenieure: Gang über die längste Hängeseilbrücke Deutschlands

Sie kennen die Geierlay-Brücke nicht? Was die Glaskuppel des Reichstages für Berlin ist und die Elbphilharmonie für Hamburg, das ist die Geierlay-Brücke für den Hunsrück. Für Ingenieure ist Deutschlands längste und höchste Hängeseilbrücke ein Muss. Und eine echte Mutprobe.

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

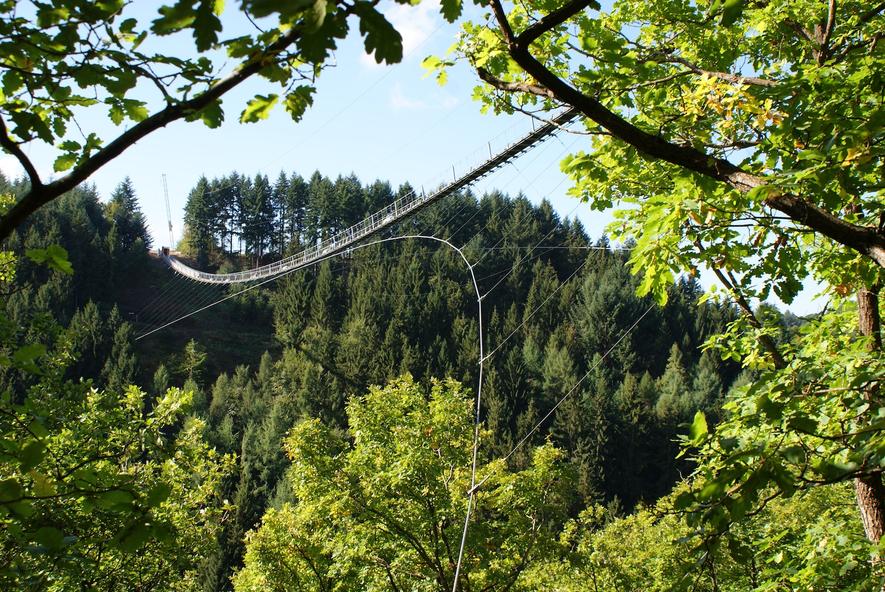

Da kann auch Ingenieuren Angst und Bange werden: In 100 m Höhe verläuft Geierlay, die längste Hängeseilbrücke Deutschlands im Hunsrück.

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

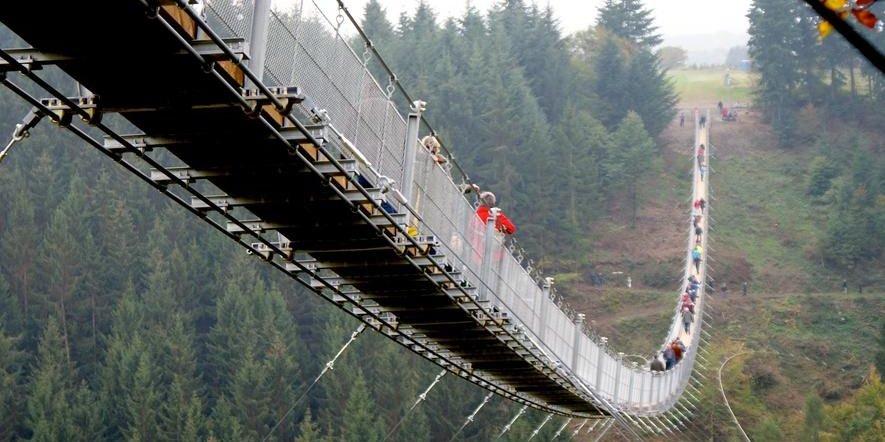

Die Hängeseilbrücke wird von sechs Drahtseilen getragen: Zwei Drahtseile bilden direkt den Handlauf, vier verlaufen unter dem Boden. Zur Seite sind die Besucher durch Maschendraht geschützt.

Foto: Ortsgemeinde Mörsdorf

1 / 17

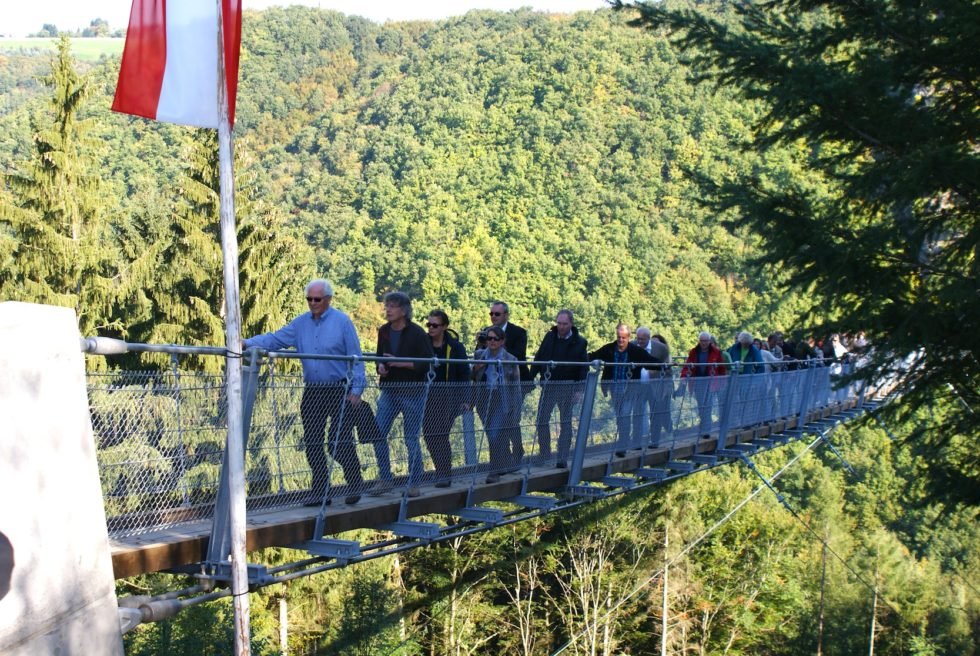

Das Publikumsinteresse an der längsten Hängeseilbrücke Deutschlands ist ungebrochen: In neun Monaten überquerten 200.000 Menschen die Brücke.

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17
Die Brücke trägt ein Gewicht von 50 Tonnen. Das entspricht etwa 600 Personen mit einem Durchschnittsgewicht von 80 kg. Laut statischen Berechnungen hält die Brücke Windgeschwindigkeiten von über 200 km/h stand.

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17
Zum Glück kann man nicht durch einen Glasboden ins Tal schauen: Der Boden ist mit Holzbohlen belegt.

Foto: Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17
Da kann auch Ingenieuren Angst und Bange werden: In 100 m Höhe verläuft Geierlay, die längste Hängeseilbrücke Deutschlands im Hunsrück.

Foto: Ingo Börsch/Ortsgemeinde Mörsdorf

1 / 17

Stellenangebote im Bereich Bauwesen

Bauwesen Jobs
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (m/w/d) für Verkehrssicherheit und Baustellenmanagement Die Autobahn GmbH des Bundes
Die Autobahn GmbH des Bundes-Firmenlogo
Referent (w/m/d) Verkehrsdatenerfassung und SWIS Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
Albtal-Verkehrs-Gesellschaft mbH-Firmenlogo
Projektleiter*in Verkehrsanlagen Bauingenieur*in (m/w/d) Albtal-Verkehrs-Gesellschaft mbH
Karlsruhe Zum Job
GAG Ludwigshafen am Rhein-Firmenlogo
Bauingenieur / Architekt (m/w/d) GAG Ludwigshafen am Rhein
Ludwigshafen am Rhein Zum Job
WESSLING Consulting Engineering GmbH & Co. KG-Firmenlogo
Abteilungsleiter Gebäudeschadstoffe (m/w/d) WESSLING Consulting Engineering GmbH & Co. KG
Berlin-Adlershof Zum Job
Hochschule Angewandte Wissenschaften München-Firmenlogo
Professur für Modellbildung und Simulation in der Energie- und Gebäudetechnik (W2) Hochschule Angewandte Wissenschaften München
München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieurin / Ingenieur als Fachexperte Straßenausstattung (w/m/d) Die Autobahn GmbH des Bundes
Hannover Zum Job
Strahlenschutzausbildung Jülich e.V.-Firmenlogo
Leiter:in (fachlich und organisatorisch) der Strahlenschutzkursstätte in Jülich (w/m/d) Strahlenschutzausbildung Jülich e.V.
Jülich Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur (w/m/d) Die Autobahn GmbH des Bundes
Würzburg Zum Job
Omexom GA Nord GmbH-Firmenlogo
Business Unit Leiter (m/w/d) Omexom GA Nord GmbH
Dresden Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (w/m/d) für Geotechnik, Abfall, Altlasten und Georisiken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Mounting Systems GmbH-Firmenlogo
Bauingenieur als Tragwerksplaner (m/w/d) für Photovoltaikanlagen Mounting Systems GmbH
DYWIDAG-Systems International GmbH-Firmenlogo
Bauingenieur als Bauleiter Windkraftanlagen Deutschland (m/w/d) DYWIDAG-Systems International GmbH
Berlin, Hannover, Hamburg, Bremen oder Düsseldorf Zum Job
TenneT TSO GmbH-Firmenlogo
Site Manager (m/w/d) Wilhelmshaven TenneT TSO GmbH
Hannover, Wilhelmshaven Zum Job
Euler GmbH-Firmenlogo
Technischer Property-Manager (m/w/d) Euler GmbH
Glauburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieurin oder Ingenieur als Abteilungsleitung Streckenplanung (w/m/d) Die Autobahn GmbH des Bundes
Hannover Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Fachanwendungs- Produktgruppenleiter (w/m/d) Die Autobahn GmbH des Bundes
Rhomberg Sersa Rail Group-Firmenlogo
Bauingenieur / Bautechniker (m/w/d) für die Kalkulation im Bahnbau Rhomberg Sersa Rail Group
Dresden, Berlin Zum Job
degewo AG-Firmenlogo
TGA-Projektmanager / Gebäudetechniker Sanierung (w/m/d) degewo AG
Die Autobahn GmbH des Bundes-Firmenlogo
Referent (w/m/d) Verkehrssteuerung und Verkehrslenkung Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (m/w/d) für Verkehrssicherheit und Baustellenmanagement Die Autobahn GmbH des Bundes
Die Autobahn GmbH des Bundes-Firmenlogo
Referent (w/m/d) Verkehrsdatenerfassung und SWIS Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
Albtal-Verkehrs-Gesellschaft mbH-Firmenlogo
Projektleiter*in Verkehrsanlagen Bauingenieur*in (m/w/d) Albtal-Verkehrs-Gesellschaft mbH
Karlsruhe Zum Job
GAG Ludwigshafen am Rhein-Firmenlogo
Bauingenieur / Architekt (m/w/d) GAG Ludwigshafen am Rhein
Ludwigshafen am Rhein Zum Job



Die Überquerung des Mörsdorfer Bachs am Rande des Hunsrücks, unweit des Weinortes Cochem an der Mosel, ist ein Angriff auf die Sinne: Wer die Geierlay-Brücke betritt, vertraut sein Leben sechs Spiralseilen mit etwa 4 cm Durchmesser an. Diese allein tragen die 62 Tonnen Eigengewicht der Brücke, die sich 360 m lang über das Tal spannt.

Bis zu 600 Menschen können sich gleichzeitig in das Wagnis stürzen, den Bach in 100 m Höhe zu überschreiten. Da wird vielen Menschen schummrig. Das ist auch kein Wunder, denn die Geierlay-Brücke ist die längste Hängeseilbrücke nördlich der Alpen.

„Hängebrücke im tibetanischen Stil“

Die Idee für die Brücke entstand vor acht Jahren. „Damals hat sich das Dorf mit der Frage beschäftigt, wie wir es attraktiver machen könnten“, erzählt Mörsdorfs Bürgermeister Marcus Kirchhoff. „So ist die Idee entstanden, eines der nahe gelegenen Moselseitentäler mit einer Hängebrücke im tibetanischen Stil zu errichten.“

Als Aprilscherz abgetan verschwand die Idee in der Schublade. Doch der Brückennarr Kirchhoff ließ nicht locker und hat es geschafft. Geplant und gebaut wurde die Hängeseilbrücke vom Ingenieur Hans Pfaffen aus Chur in der Schweiz, denn der versteht etwas von solchen windigen Talquerungen. Am 3. Oktober 2015 wurde sie eingeweiht. Und seitdem strömen die mutigsten Brückenfans an die Mosel. Bis Juni waren 200.000 Menschen über die Brücke gegangen.

Verspannungen unterbinden das Schwanken der Brücke

Große Angst braucht jedoch niemand zu haben, der die Brücke überquert. Sie spannt sich so über das Tal, dass selbst bei Wind die Schwankungen nur gering sind. Denn das gesamte Bauwerk ist zusätzlich durch parabolisch abgespannte Windlastseile seitlich gesichert.

Getragen wird die Brücke von sechs Tragseilen. Zwei Dahtseile bilden zugleich den Handlauf, jeweils ein Seilpaar verläuft links und rechts unter dem Boden. Verbunden sind die sechs Tragseile auf jeder Seite mit Pylonen, die die Zugkräfte, aber auch die seitlichen durch Wind auftretenden Kräfte aufnehmen und zu den Fundamenten leiten. Diese reichen 25 m in den Fels.

Auf die Bodenkonstruktion ließen die Konstrukteure Holzbohlen montieren, die den Blick in die Tiefe versprerren. Dadurch können auch etwas Ängstliche mit Höhenangst die Brücke überqueren. Allerdings sollten sie dann nicht zur Seite oder über die Rehling blicken. Denn da geht es bis zu 100 m in die Tiefe.

Und das macht Vielen zu schaffen. Nach den Videobelegen der Webcam an der Südseite der Brücke kehrt jeder Fünfte um und wandert lieber durch den Talgrund. Trotzdem ist die Brücke für die kleine Hunsrück-Gemeinde ein touristischer Treffer. Am 12. Juni 2016 wurde der 200.000. Besucher gezählt.

Brücke kreuzt den Saar-Hunsrück-Steig

1,2 Millionen Euro hat der Bau der Geierlay-Brücke gekostet. Sie kreuzt den Saar-Hunsrück-Steig zwischen Etappe 19 und 20 und ist fester Bestandteil der beiden Geierlay-Rundwege. Der Zugang zur Geierlay ist für deutsche Verhältnisse erstaunlich unbürokratisch. Kein Kassierer versperrt den Weg für den obligatorischen Wegezoll. Man darf einfach drübergehen.

Die längste Hängeseilbrücke der Alpen ist übrigens auch nicht viel größer. Sie spannt sich bei Reutte und ist 406 m lang und 114 m hoch. Wenn Ihnen das auch noch nicht reicht, dann hätten wir noch die höchste Seilbrücke der Welt mit Glasboden. Die allerdings wird noch gebaut – in China.



Ein Beitrag von:

  • Detlef Stoller

    Detlef Stoller ist Diplom-Photoingenieur. Er ist Fachjournalist für Umweltfragen und schreibt für verschiedene Printmagazine, Online-Medien und TV-Formate.
