Baumaterial mit Dornen 18.11.2015, 08:11 Uhr

Verhaken statt Schichten: Bauen mit Stäbchen wie beim Mikado

Ein bisschen erinnert diese Technik an Mikado: Kurze Stäbe haben sich verhakt, und dank Dornen wirkt das Ganze auch noch ganz stabil. Es sind Säulen, die Architekten der Uni Stuttgart mit einem neuen Baumaterial gebaut haben. Und wie baut ein Roboter diese Säulen?

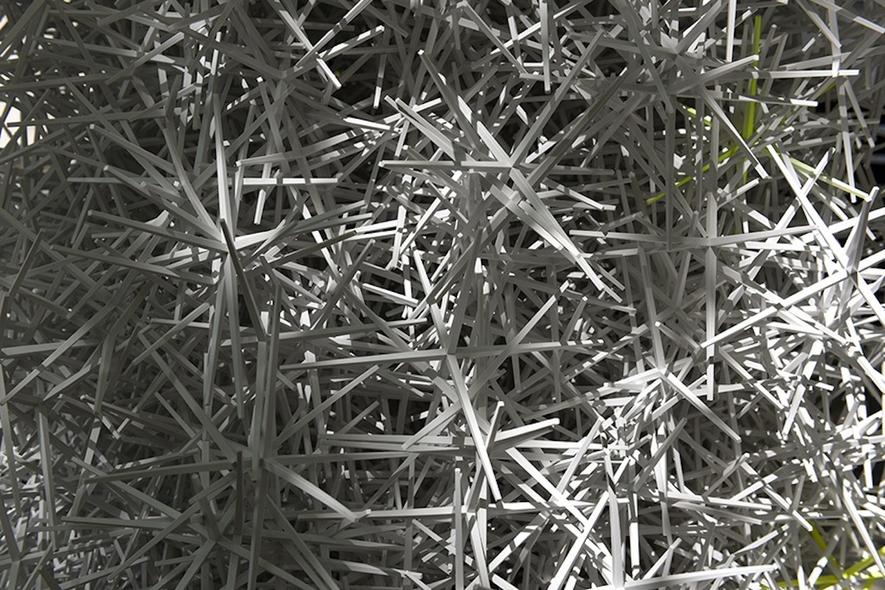

Das ist ein neues Baumaterial: Die Stäbe aus recyceltem Kunststoff sind mit kleinen Dornen ausgestattet, so dass sich die Stäbchen verhaken. Daraus kann man zum Beispiel stabile Säulen bauen.

Das ist ein neues Baumaterial: Die Stäbe aus recyceltem Kunststoff sind mit kleinen Dornen ausgestattet, so dass sich die Stäbchen verhaken. Daraus kann man zum Beispiel stabile Säulen bauen.

Foto: ICD Stuttgart

Foto: ICD Stuttgart

1 / 9
Das ist ein neues Baumaterial: Die Stäbe aus recyceltem Kunststoff sind mit kleinen Dornen ausgestattet, so dass sich die Stäbchen verhaken. Daraus kann man zum Beispiel stabile Säulen bauen.

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9

Foto: ICD Stuttgart

1 / 9
Das ist ein neues Baumaterial: Die Stäbe aus recyceltem Kunststoff sind mit kleinen Dornen ausgestattet, so dass sich die Stäbchen verhaken. Daraus kann man zum Beispiel stabile Säulen bauen.

Foto: ICD Stuttgart

1 / 9

Stellenangebote im Bereich Bauwesen

Bauwesen Jobs
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) als Bauwerksprüfer Die Autobahn GmbH des Bundes
Bayreuth Zum Job
Kölner Verkehrs-Betriebe AG-Firmenlogo
Bauleitung Fahrweg Gleisoberbau Kölner Verkehrs-Betriebe AG
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Bauwerksprüfer (m/w/d) Die Autobahn GmbH des Bundes
Darmstadt Zum Job
TenneT-Firmenlogo
Teilprojektleiter Bau (m/w/d) TenneT
Bayreuth Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur Straßenbaubehörde (m/w/d) Die Autobahn GmbH des Bundes
Hamburg Zum Job
Hamburger Wasserwerke GmbH-Firmenlogo
Ingenieur (m/w/d) Claim Management Hamburger Wasserwerke GmbH
Hamburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauüberwachungsingenieur (w/m/d) Die Autobahn GmbH des Bundes
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) für die Projektleitung von Lärmschutz- und Brückenbauwerken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
GEWOBA Nord Baugenossenschaft eG-Firmenlogo
Bau- und Projektleiter (m/w/d) GEWOBA Nord Baugenossenschaft eG
Schleswig Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
BIM-Managerin oder BIM-Manager (w/m/d) Die Autobahn GmbH des Bundes
Hannover Zum Job
Bezirksamt Pankow von Berlin-Firmenlogo
Gruppenleitung (m/w/d) der Gruppe Bau und stellvertretende Fachbereichsleitung im Fachbereich Hochbau Bezirksamt Pankow von Berlin
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Bachelor of Science / Bachelor of Engineering / Diplom / FH) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Master, Diplom Uni) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Reif Bauunternehmung GmbH & Co. KG-Firmenlogo
Projektleiter (m/w/d) im Tief- und Straßenbau Reif Bauunternehmung GmbH & Co. KG
Mannheim Zum Job
Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH-Firmenlogo
Bauingenieur:in konstruktiver Ingenieurbau (d/m/w) Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH
Frankfurt am Main Zum Job
Stadtwerke München GmbH-Firmenlogo
Vertragsmanager*in Großprojekte Mobilität (m/w/d) Stadtwerke München GmbH
München Zum Job
Grotemeier Ingenieure-Firmenlogo
Bauingenieur / Tragwerksplaner / Statiker (m/w/d) Grotemeier Ingenieure
Bielefeld Zum Job
TenneT TSO GmbH-Firmenlogo
Teilprojektleiter Tiefbau im Infrastrukturprojekt (m/w/d) TenneT TSO GmbH
Bayreuth Zum Job
Die Autobahn GmbH des Bundes Niederlassung Nord-Firmenlogo
Abteilungsleiter Betrieb und Verkehr (m/w/d) Die Autobahn GmbH des Bundes Niederlassung Nord
Lüneburg Zum Job
EMSCHERGENOSSENSCHAFT und LIPPEVERBAND-Firmenlogo
Gruppenleiter*in Elektrotechnik (m/w/d) EMSCHERGENOSSENSCHAFT und LIPPEVERBAND
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) als Bauwerksprüfer Die Autobahn GmbH des Bundes
Bayreuth Zum Job
Kölner Verkehrs-Betriebe AG-Firmenlogo
Bauleitung Fahrweg Gleisoberbau Kölner Verkehrs-Betriebe AG
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Bauwerksprüfer (m/w/d) Die Autobahn GmbH des Bundes
Darmstadt Zum Job
TenneT-Firmenlogo
Teilprojektleiter Bau (m/w/d) TenneT
Bayreuth Zum Job

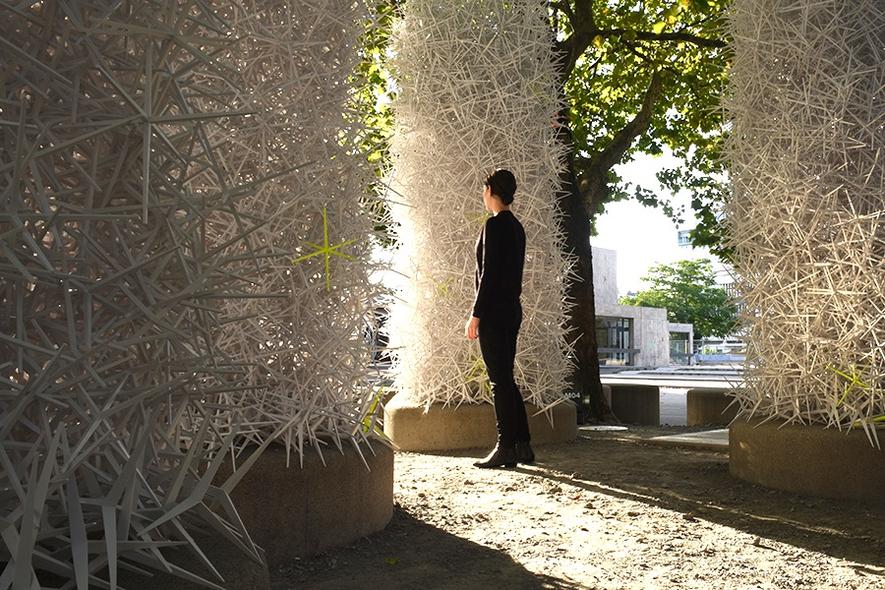

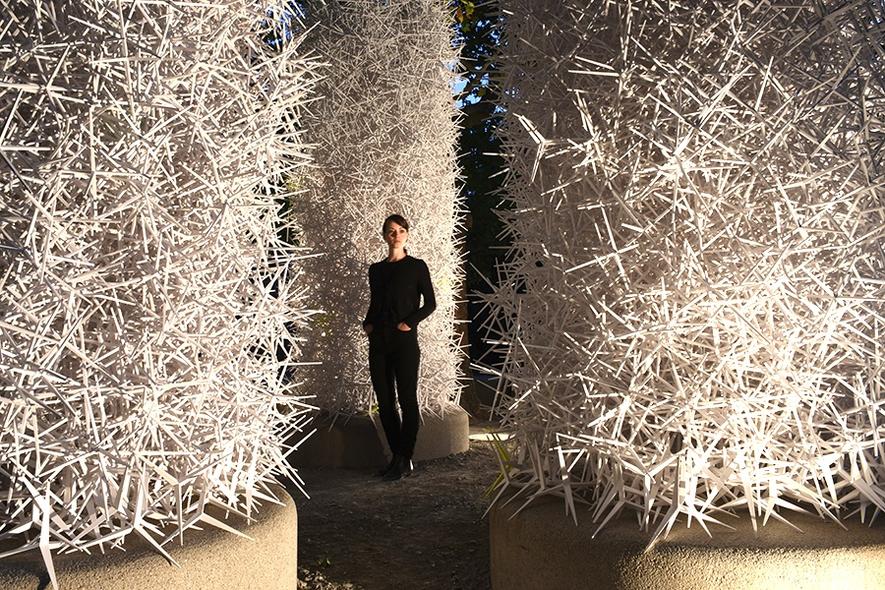

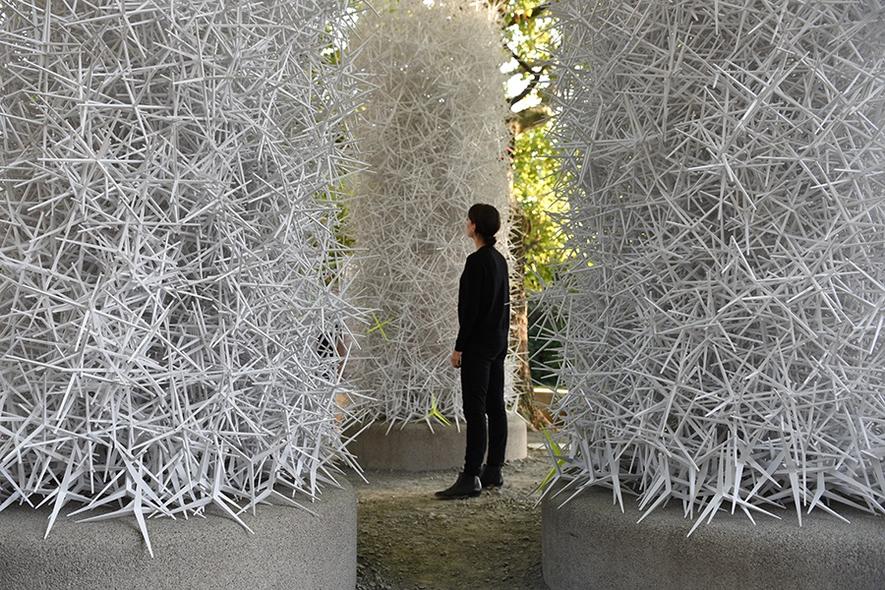

Die fertigen und etwas bizarr aussehenden Türme könnten auch als Kunstwerke durchgehen. Dornenförmige Bauteile aus Kunststoff haben sich fest miteinander verhakt und bilden die stacheligen Bauwerke, die trotz ihrer Luftigkeit erstaunlich stabil sind. Ein Roboter hat die Bauwerke ohne jegliche Bindemittel innerhalb weniger Stunden errichtet und kann sie auch rückstandslos wieder abtragen. Die Idee für den ICD Aggregate Pavilion kommt vom Institut für Computerbasiertes Design der Universität Stuttgart.

Bauteile haben vier oder sechs Dornen

Laut der beiden Erfinder der Konstruktion, die beiden Architekten Prof. Achim Menges und Karola Dierichs, handelt es sich hier um die erste architektonische Struktur mit einem Granulat-System. Die einzelnen Granulate sind im Spritzgussverfahren aus recyceltem Kunststoff entstanden und sehen aus wie Dornen. Es gibt drei verschiedene Granulat-Typen, die entweder vier oder sechs Stacheln haben und unterschiedlich groß sein können.

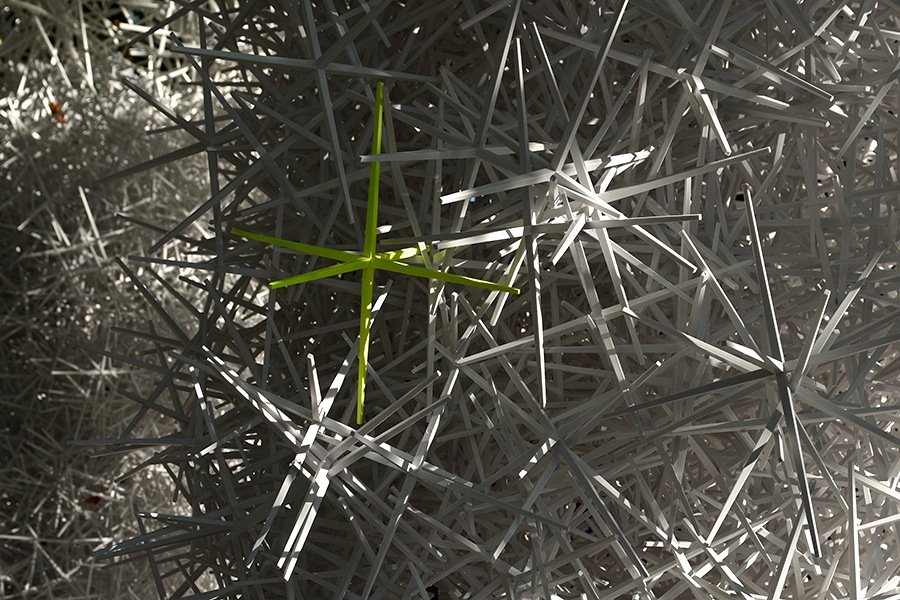

Die dornenförmigen Bauteile aus Kunststoff haben sich fest miteinander verhakt und bilden die stacheligen Bauwerke, die trotz ihrer Luftigkeit erstaunlich stabil sind.

Die dornenförmigen Bauteile aus Kunststoff haben sich fest miteinander verhakt und bilden die stacheligen Bauwerke, die trotz ihrer Luftigkeit erstaunlich stabil sind.

Quelle: ICD Stuttgart

Sie sind das Ergebnis aufwendiger Forschungsreihen, mit denen die Computerdesigner die Sternform immer wieder variierten, bis die Ergebnisse sowohl mit der Computersimulation, als auch mit den physischen Tests mit Maßstabsmodellen übereinstimmten. Aber nicht nur die Bauteile selbst, die bei der Demonstration 7 x 7 m groß war, auch die Art der Montage ist ungewöhnlich.

Roboter verbaut 30.000 Einzelteile in wenigen Stunden

Die Türme werden zwar von unten nach oben aufgebaut, aber nicht von Menschenhand, sondern von einem Roboter, der speziell für diesen Einsatz gebaut wurde. Er schwebt über der Baustelle, ist mit Seilen an vier Bäumen befestigt und fährt hin und her, um die einzelnen Bauteile mit seinem Greifarm auf den runden Betonfundamenten zu platzieren.

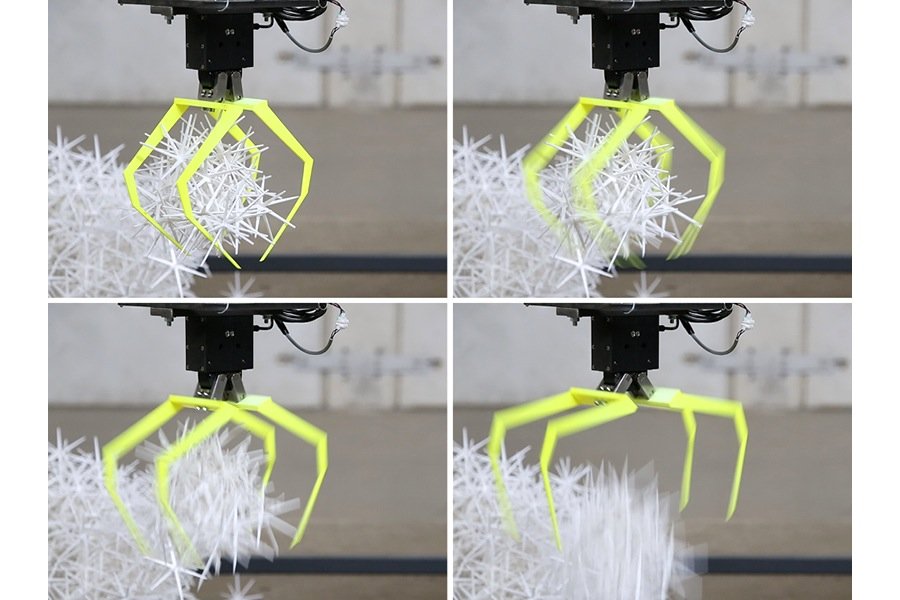

Die Stäbchen werden aber nicht zufällig zusammengeschüttet, sondern nach Plan von einem Roboter ineinander gelegt.

Die Stäbchen werden aber nicht zufällig zusammengeschüttet, sondern nach Plan von einem Roboter ineinander gelegt.

Quelle: ICD Stuttgart

Das Ganze passiert nach einem programmierten Bewegungsmuster, um die Granulate präzise in die beste Position zu bringen. Diese verhaken sich miteinander und bilden eine stabile Einheit. Insgesamt verbaute der Roboter innerhalb weniger Stunden 30.000 Einzelteile, die nicht nur schnell aufgebaut, sondern auch wieder abgetragen werden können.

Weil es keinerlei Verbindungsmittel im Bauwerk gibt, fallen beim Abbau auch keine Rückstände an und die dornenförmigen Bauteile können wieder neu konfiguriert werden.

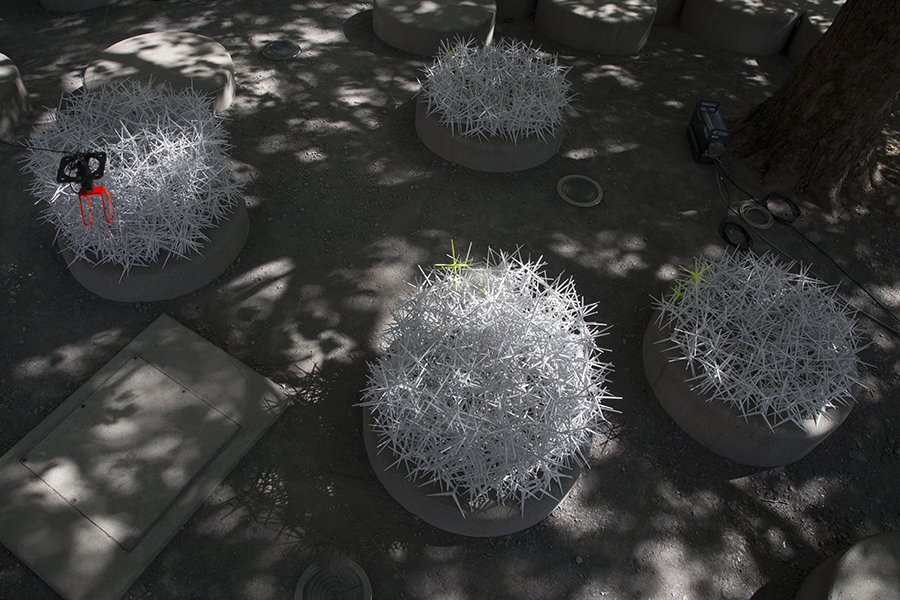

Der kleine Roboter, der die Stäbchen zu einem Objekt zusammenlegt, wird an vier Seilen über dem Bauplatz fixiert.

Der kleine Roboter, der die Stäbchen zu einem Objekt zusammenlegt, wird an vier Seilen über dem Bauplatz fixiert.

Quelle: ICD Stuttgart

Neben der vertikalen Bauweise, wie sie von den Designern im ICD Aggregate Pavilion vorgeführt wurde, sind auch andere architektonische Konstruktionen mit dem neuen Material möglich. Im Labor haben Dierichs und Menges statisch anspruchsvolle Bögen und Kuppeln errichtet, ebenfalls ohne Gerüst und Verbindungsmittel und jederzeit demontierbar. Das dornenförmige Baumaterial wartet nun auf seine erste Anwendung in der Praxis.

Die Stäbchen sind nicht das erst ungewöhnliche Baumaterial des ICD. Im vergangenen Jahr haben sich die Architekten den Seeigel als Vorbild genommen, um ein Pavillon zu bauen. Wie das funktioniert hat, lesen Sie hier.



Ein Beitrag von:

  • Gudrun von Schoenebeck

    Gudrun von Schoenebeck

    Gudrun von Schoenebeck ist seit 2001 journalistisch unterwegs in Print- und Online-Medien. Neben Architektur, Kunst und Design hat sie sich vor allem das spannende Gebiet der Raumfahrt erschlossen.
