Betonstrukturen besser überwachen 23.11.2024, 15:00 Uhr

Ultraschall für Brücken erhöht Sicherheit bei Stahlbeton

Die Zustandsüberwachung von Betonstrukturen ist oft aufwendig. Neue Sensoren und computergestützte Rechenmodelle sollen nun bei der Lokalisierung von Schadenstellen helfen.

PantherMedia B51839217

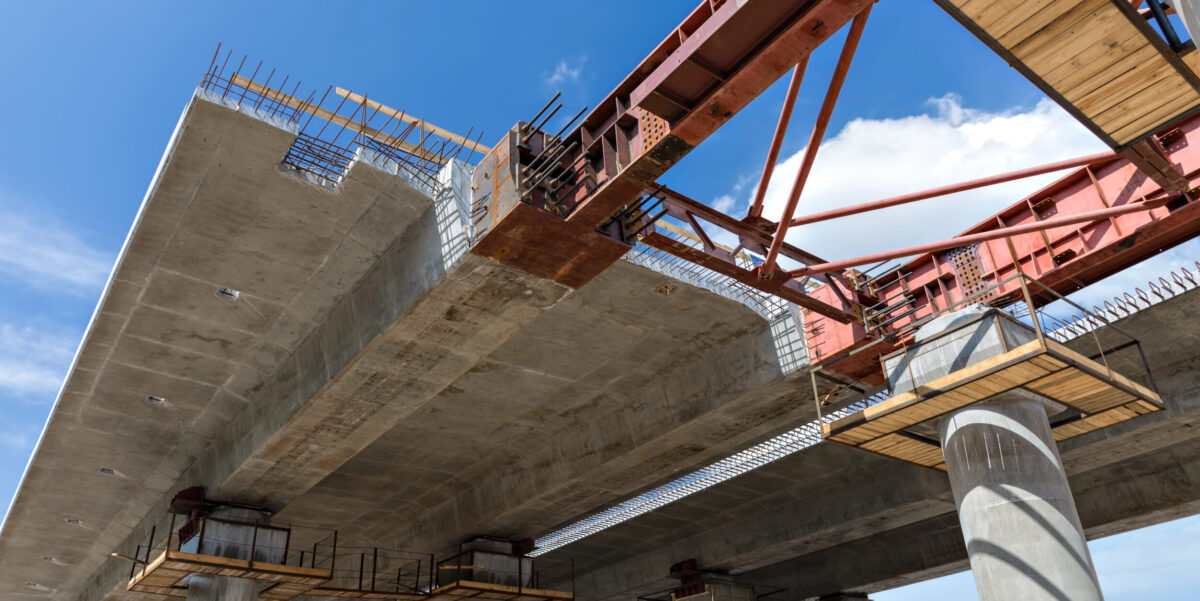

Die Überwachung hoch belasteter Bauwerke wird immer wichtiger. Integrierte Sensoren, die direkt beim Bau oder nachträglich über Bohrungen integriert werden, sollen die Prüfung künftig vereinfachen und genauere Analysen der Schäden liefern.

Foto: PantherMedia / wastesoul

Wie wichtig es ist, den Zustand unter starker Belastung stehender Bauwerke zu überwachen, zeigte zuletzt der plötzliche Einsturz der Dresdner Carolabrücke. Bislang sind Materialprüfungen in diesem Bereich aber sehr aufwendig – also entsprechend zeit-, arbeits- und kostenintensiv. Die Brücken werden dazu beispielsweise händisch mit Hämmern auf Hohlstellen abgeklopft. Nicht selten müssen sie dafür gesperrt werden. Und: Trotz regelmäßiger Prüfungen kann schweres Materialversagen, wie beim Einsturz der Carolabrücke, nicht ausgeschlossen werden.

Ein neues hochempfindliches Verfahren zur Zustandsüberwachung von Betonstrukturen könnte das aber ändern. Entwickelt haben es Forschende der Technischen Universität München (TUM), der Bundesanstalt für Materialforschung und -prüfung (BAM), der Ruhr-Universität Bochum (RUB) und der Hochschule Bochum (BO).

Die Forschungsgruppe nutzt dazu ein Verfahren, an dem schon lange geforscht wird: die Ultraschallprüfung. Nach den Erkenntnissen der Forschenden könnten mithilfe der sogenannten ultraschallbasierten, hochsensiblen Coda-Wellen-Interferometrie (CWI) künftig Bauwerke nicht nur punktuell geprüft, sondern kontinuierlich und umfassend überwacht werden. Dadurch ließen sich kritische Veränderungen an Bauten frühzeitig erkennen und Maßnahmen rechtzeitig ergreifen, um Sperrungen oder Evakuierungen zu verhindern.

Die Ultraschallsensoren werden bereits seit 2021 an einer Brücke getestet

Im Projekt namens CoDA (Concrete Damage Assessment by Coda Waves) testet die Gruppe die Anwendung der CWI für die Überwachung von Stahlbetonbauwerken nun in einem Langzeittest an zwei Bauwerken. Bereits seit 2021 messen die Forschenden dazu den Zustand der 96 m langen Gänstorbrücke zwischen Ulm und Neu-Ulm mit Ultraschallsensoren. Zudem begannen 2022 Messungen an der Münchner U-Bahnstation Scheidplatz. Dort messen die Sensoren die Belastung der Decke des Bauwerks durch den oberirdischen Straßenbahnverkehr. Im Rahmen der International Conference on Bridges in Danube Basin (ICBDB) an der TUM am 21. November 2024 wurden Ergebnisse dazu vorgestellt und publiziert.

Stellenangebote im Bereich Bauwesen

Bauwesen Jobs
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Teamleitung (w/m/d) Konstruktiver Ingenieurbau Die Autobahn GmbH des Bundes
Dillenburg Zum Job
Gemeinnütziges Siedlungswerk GmbH-Firmenlogo
Bauingenieur / Architekten (m/w/d) Gemeinnütziges Siedlungswerk GmbH
Frankfurt am Main Zum Job
Euler GmbH-Firmenlogo
Technischer Property-Manager (m/w/d) Euler GmbH
Glauburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieurin oder Ingenieur als Abteilungsleitung Streckenplanung (w/m/d) Die Autobahn GmbH des Bundes
Hannover Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Fachanwendungs- Produktgruppenleiter (w/m/d) Die Autobahn GmbH des Bundes
Rhomberg Sersa Rail Group-Firmenlogo
Bauingenieur / Bautechniker (m/w/d) für die Kalkulation im Bahnbau Rhomberg Sersa Rail Group
Dresden, Berlin Zum Job
degewo AG-Firmenlogo
TGA-Projektmanager / Gebäudetechniker Sanierung (w/m/d) degewo AG
Die Autobahn GmbH des Bundes-Firmenlogo
Referent (w/m/d) Verkehrssteuerung und Verkehrslenkung Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (m/w/d) für Verkehrssicherheit und Baustellenmanagement Die Autobahn GmbH des Bundes
Die Autobahn GmbH des Bundes-Firmenlogo
Referent (w/m/d) Verkehrsdatenerfassung und SWIS Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
Stadtwerke Schneverdingen-Neuenkirchen GmbH-Firmenlogo
Netzplaner (m/w/d) Stadtwerke Schneverdingen-Neuenkirchen GmbH
Schneverdingen-Neuenkirchen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Bauleitplanung / Umweltrecht / Städtebaurecht Die Autobahn GmbH des Bundes
Hamm, Bochum Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur Landespflege (w/m/d) Die Autobahn GmbH des Bundes
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) konstruktiver Ingenieurbau Die Autobahn GmbH des Bundes
Zweckverband Stadtbahn im Landkreis Ludwigsburg-Firmenlogo
Ingenieur (m/w/d) Schwerpunkt Verkehrsanlagen (Schiene und Straße) Zweckverband Stadtbahn im Landkreis Ludwigsburg
Ludwigsburg Zum Job
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
PROTEKTORWERK Florenz Maisch GmbH & Co. KG-Firmenlogo
Junior Produktmanager (m/w/d) im Bereich Stahlleichtbau PROTEKTORWERK Florenz Maisch GmbH & Co. KG
Gaggenau Zum Job
TenneT TSO GmbH-Firmenlogo
Ingenieur als Projektleiter Leitungsbau (m/w/d) TenneT TSO GmbH
HOWOGE Wohnungsbaugesellschaft mbH-Firmenlogo
Architekt / Stadtplaner als Abteilungsleiter Development (m/w/d) HOWOGE Wohnungsbaugesellschaft mbH
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Teamleitung (w/m/d) Konstruktiver Ingenieurbau Die Autobahn GmbH des Bundes
Dillenburg Zum Job
Gemeinnütziges Siedlungswerk GmbH-Firmenlogo
Bauingenieur / Architekten (m/w/d) Gemeinnütziges Siedlungswerk GmbH
Frankfurt am Main Zum Job
Euler GmbH-Firmenlogo
Technischer Property-Manager (m/w/d) Euler GmbH
Glauburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieurin oder Ingenieur als Abteilungsleitung Streckenplanung (w/m/d) Die Autobahn GmbH des Bundes
Hannover Zum Job

Mathematisch-Physische Modelle bewerten die Sensorsignale

Der Technische Aufbau wird darin wie folgt beschrieben: Röhrenförmige Sensoren mit einer Länge von 75 mm und einem maximalen Durchmesser von 20 mm werden in Bohrlöchern oder unmittelbar bei Herstellung dauerhaft im Bauwerk angebracht. Sie liefern kontinuierlich Daten über die momentane Belastung und über alterungsbedingte Veränderungen des Materials.

Allerdings sagen die Signale der Ultraschallsensoren zunächst nichts über den Grad der Schädigung und die genaue Position etwaiger Schäden aus. Dazu müssen sie zunächst übersetzt und interpretiert werden. Hier kommen komplexe mathematisch-physikalische Modellierungen und Simulationen ins Spiel, die die Forschungsgruppe entwickelt hat. In Kombination mit maschinellem Lernen werden damit die Ultraschalldaten so interpretiert, dass sie die Änderungen der physikalischen Materialeigenschaften, wie Steifigkeit, auf verschiedenen Skalen übersetzen können. Damit kann nicht nur der Grad, sondern auch der Ort der Schädigung abgeleitet werden. Weil die Daten der Sensoren an einen Server übertragen werden, ist eine Bauwerksüberwachung aus der Ferne möglich. Das heißt, dass damit zukünftig viele Bauwerke von einer Zentrale aus beobachtet werden können.

„Die Ergebnisse unserer jahrelangen Versuche unter Realbedingungen sind eindeutig: Uns ist es gelungen das CWI-Messverfahren derart zu verfeinern, dass wir zukünftig mit unseren Sensoren und den komplexen Auswertungsmodellen selbst große Bauten mit minimalen Eingriffen in die Struktur überwachen könnten, sagt der Sprecher des CoDA-Projekts, Christoph Gehlen, Professor für Werkstoffe und Werkstoffprüfung im Bauwesen an der TUM. Ausschlaggebend hierfür sei der vom Team gewählte systematische, ganzheitliche Ansatz, der eine Vielzahl unterschiedlicher Faktoren, etwa externe Einflüsse wie Temperatur und Feuchtigkeit, für die Auswertung der Signale berücksichtige.
