Neuer Energierekord 19.10.2023, 13:11 Uhr

Geschrumpfte „Maschine“: Dieser Teilchenbeschleuniger ist nur einige Nanometer groß

Teilchenbeschleuniger wie der am CERN in Genf sind riesig – 27 Kilometer lang ist er, und selbst die „kleinen“ Beschleuniger sind mehrere Meter groß. Ein Forschungsteam hat nun einen Miniaturbeschleuniger entwickelt, der kleiner ist als ein 1-Cent-Stück. Trotzdem liefert er rekordverdächtige Energie und einen eng gebündelten Strahl.

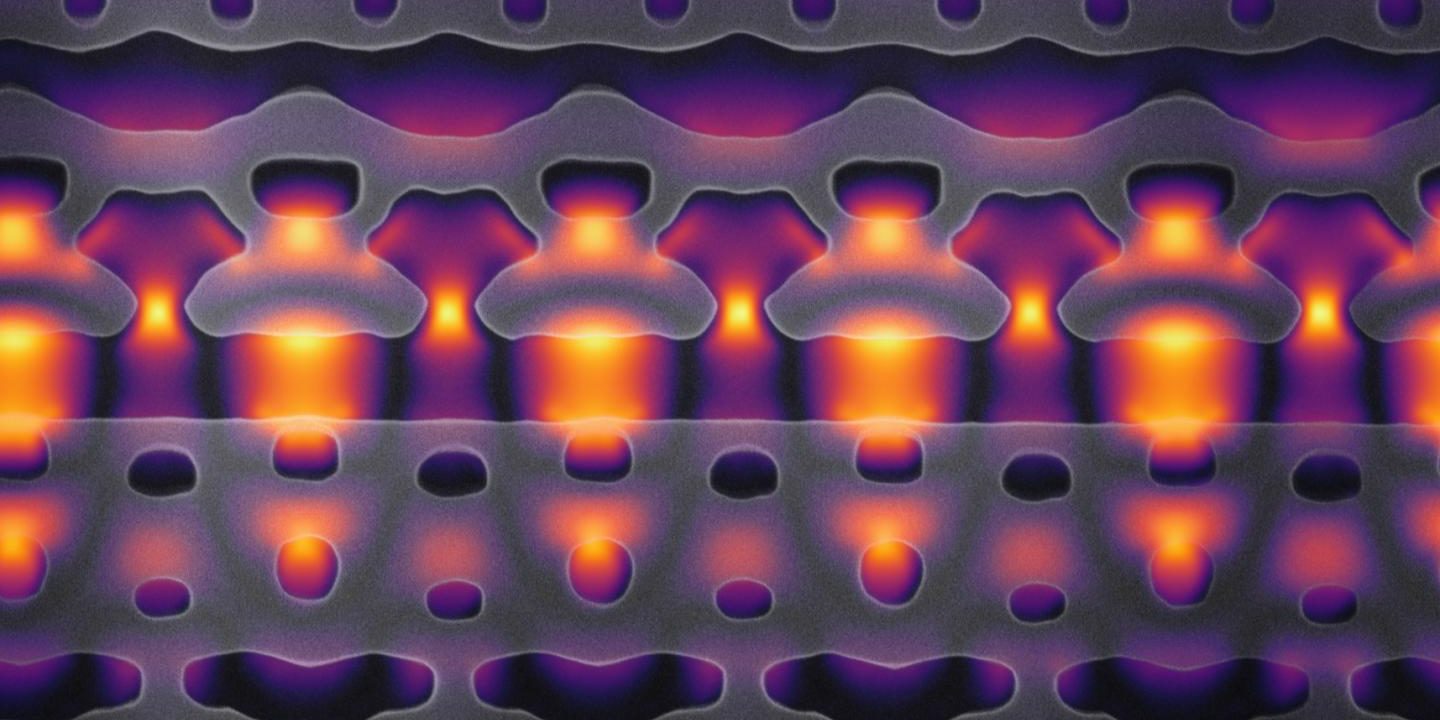

Mini-Teilchenbeschleuniger

Dieser Teilchenbeschleuniger ist nicht nur extrem klein, erstmals ist es zudem FAU-Forschenden gelungen, Elektronen messbar zu beschleunigen.

Foto: FAU/Julian Litzel

Teilchenbeschleuniger sind in vielen Bereichen unverzichtbar, aber sie sind auch groß und teuer. Sie kommen in Industrie, Forschung und Medizin zum Einsatz und ihr Platzbedarf reicht von wenigen Quadratmetern bis hin zu Kilometern in Forschungseinrichtung. Das könnte sich ändern. Ein Team der Friedrich-Alexander-Universität Erlangen-Nürnberg arbeitet gerade einem winzigen Teilchenbeschleuniger, der gerade einmal so groß wie eine Fingerkuppe ist.

Klein haben schon viele versucht, allerdings konnte bislang noch kein wesentlicher Energiegewinn nachgewiesen werden. Das ist jetzt anders: Einem Team von Laserphysiker/-innen der FAU ist es nun gelungen, den ersten nanophotonischen Elektronenbeschleuniger zu demonstrieren, bei dem die Geschwindigkeit der Elektronen tatsächlich erheblich zugenommen hat. Ihre Ergebnisse haben die FAU-Forscher/-innen jetzt in der Fachzeitschrift „Nature“ veröffentlicht.

Dielektrische Laserbeschleuniger lassen die Geräte schrumpfen

Neben den riesigen Teilchenbeschleunigern in Forschungseinrichtungen begegnen uns im Alltag eher „kleinere“ Geräte, zum Beispiel bei medizinischen Bildgebungsverfahren oder bei der Strahlenbehandlung von Tumoren. Solche Teilchenbeschleuniger sind jedoch immer noch mehrere Meter groß und somit recht sperrig. Ihre Leistung lässt ebenfalls häufig zu wünschen übrig, wie das Forschungsteam betont.

Daher arbeiten rund die Welt Physikerinnen und Physiker daran, die Geräte zu verkleinern und die Leistung zu verbessern. Das soll mit dielektrischen Laserbeschleunigern oder, wie sie auch genannt werden, nanophotonischen Beschleunigern funktionieren. Die hierfür verwendeten Strukturen sind lediglich einen halben Millimeter lang. Der Kanal, in dem die Elektronen beschleunigt werden, ist sogar nur etwa 225 Nanometer breit. Die Beschleuniger sind somit nur etwa so groß wie ein Computerchip.

Stellenangebote im Bereich Elektrotechnik, Elektronik

Elektrotechnik, Elektronik Jobs
BG ETEM-Firmenlogo
Dipl.-Ing. (Uni/TU/TH), M. Sc./Eng. (m/w/d) im Bereich Fachkompetenzcenter Elektrische Gefährdungen BG ETEM
Deutsche Rentenversicherung Bund-Firmenlogo
Teamleiter*in Bauprojekte Elektrotechnik (m/w/div) Deutsche Rentenversicherung Bund
GIBY GmbH-Firmenlogo
Service Techniker (m/w/d) für Telekommunikationsnetze GIBY GmbH
Leipzig Zum Job
Schleifring GmbH-Firmenlogo
Vertriebsingenieur (m/w/d) Schleifring GmbH
Fürstenfeldbruck Zum Job
Landesbetrieb Bau und Immobilien Hessen (LBIH)-Firmenlogo
Ingenieur (m/w/d) Elektrotechnik Landesbetrieb Bau und Immobilien Hessen (LBIH)
Bad Nauheim, Gießen Zum Job
NKT Group GmbH-Firmenlogo
Prüfingenieur mobile Prüfeinrichtung (m/w/d) NKT Group GmbH
NKT Group GmbH-Firmenlogo
Junior Site Manager (m/w/d) NKT Group GmbH
Köln, Berlin Zum Job
Tagueri AG-Firmenlogo
(Junior) Consultant Funktionale Sicherheit (m/w/d)* Tagueri AG
Stuttgart Zum Job
Tagueri AG-Firmenlogo
Consultant OTA - Connected Cars (m/w/d)* Tagueri AG
Stuttgart Zum Job
ANDRITZ Separation GmbH-Firmenlogo
Automatisierungsingenieur (m/w/d) für Dynamic Crossflow-Filter ANDRITZ Separation GmbH
Vierkirchen Zum Job
ATLAS TITAN Mitte GmbH-Firmenlogo
Ingenieur Elektrotechnik (m/w/d) Schwerpunkt Automatisierungstechnik ATLAS TITAN Mitte GmbH
Braunschweig Zum Job
ATLAS TITAN Mitte GmbH-Firmenlogo
Projektleiter Leitungsbau Schutztechnik (m/w/d) ATLAS TITAN Mitte GmbH
Stadtwerke Schneverdingen-Neuenkirchen GmbH-Firmenlogo
Leitender Ingenieur (m/w/d) Netzbau und -betrieb Strom und Breitband Stadtwerke Schneverdingen-Neuenkirchen GmbH
Schneverdingen Zum Job
SPITZKE SE GVZ Berlin Süd-Firmenlogo
Bauleiter Elektrotechnik (m/w/d) SPITZKE SE GVZ Berlin Süd
Großbeeren Zum Job
WIRTGEN GmbH-Firmenlogo
System- und Softwarearchitekt (m/w/d) - mobile Arbeitsmaschinen WIRTGEN GmbH
Windhagen (Raum Köln/Bonn) Zum Job
WIRTGEN GmbH-Firmenlogo
Embedded Anwendungs-Softwareentwickler (m/w/d) - mobile Arbeitsmaschinen WIRTGEN GmbH
Windhagen (Raum Köln/Bonn) Zum Job
Albtal-Verkehrs-Gesellschaft mbH-Firmenlogo
Projektleiter*in Elektrotechnik, Elektroingenieur*in oder Techniker*in (m/w/d) Albtal-Verkehrs-Gesellschaft mbH
Karlsruhe Zum Job
WBS Training AG-Firmenlogo
Technische Trainer:in Automatisierungstechnik - CAD/CAM-Programmierung (m/w/d) WBS Training AG
remote (deutschlandweit) Zum Job
IMS Messsysteme GmbH-Firmenlogo
Projektleiter (m/w/i) für Röntgen-, Isotopen- und optische Messsysteme IMS Messsysteme GmbH
Heiligenhaus Zum Job
ILF Beratende Ingenieure GmbH-Firmenlogo
Senior Ingenieur Mess-, Steuerungs- und Regelungstechnik (m/w/d) ILF Beratende Ingenieure GmbH
Bremen, Berlin, Hamburg, München, Essen Zum Job

Teilchenbeschleuniger kann die Energie um 43 Prozent erhöhen

Im Rennen um die besten Miniatur-Teilchenbeschleuniger liegt neben der Nürnberger Gruppe noch die US-amerikanische Stanford University weit vorne. Beide Forschungsteams konnten bereits 2013 den ersten Prototypen vorstellen. Im Jahr 2020 konnte das Team aus Stanford erstmals zeigen, dass sich Elektronen tatsächlich mit ultrakurzen Laserpulsen auf einem Siliziumchip beschleunigen lassen.

Allerdings waren es damals nur einige hundert Elektronenvolt, das hat das Nürnberger Forschungsteam nun wesentlich besser hinbekommen. In ihrer Studie beschreiben sie einen Mini-Beschleuniger, der die Energie der Elektronen auf mehrere tausend Elektronenvolt erhöhen kann. Das alles geschieht auf 500 Mikrometer Länge bei einer Energieerhöhung von 43 Prozent. Zudem gelang es ihnen, den Elektronenstrahl sehr eng zu bündeln, was eine weitere Herausforderung bedeutete.

Das soll jedoch erst der Anfang sein, das Forschungsteam aus Nürnberg möchte den Energie- und Elektronenstromgewinn so weit steigern, dass der Teilchenbeschleuniger auf einem Chip für medizinische Anwendungen ausreicht. Der Energiegewinn müsste hierfür noch etwa um den Faktor 100 gesteigert werden. „Um höhere Elektronenströme bei höheren Energien am Ausgang der Struktur zu erreichen, müssen wir die Strukturen erweitern oder mehrere Kanäle nebeneinander legen“, erläutert Tomáš Chlouba die nächsten Schritte der FAU-Laserphysiker/-innen.

Die Forschenden aus Stanford haben übrigens fast zeitgleich ähnliche Ergebnisse veröffentlich, allerdings lag bei ihnen der Energiegewinn lediglich bei 25 Prozent.

So wurden die Teilchen gebündelt

Wie bereits geschrieben, ist das Bündeln der Teilchen eine große Herausforderung. In der Regel werden dafür externe Magnete verwendet, um Elektronen in einer Richtung quer zu ihrer Bewegung zu fokussieren. Diese Technik wird als Wechselphasenfokussierung (APF) bezeichnet. Bei dielektrischen Laserbeschleunigern ist der Einsatz externer Magnete jedoch schwierig, da diese Beschleuniger sehr klein sind.

Das Nürnberger Forschungsteam hat deshalb eine neue Methode entwickelt, um die Elektronen in einem dielektrischen Laserbeschleuniger zu fokussieren. Sie nutzen den Laser selbst, um die Elektronen zu bündeln. Die neue Methode, die APF-Confinement genannt wird, basiert auf einer optischen Mode, die das Laserlicht erzeugt. Die Elektronen werden in einer Struktur aus mikrometergroßen Siliziumsäulen beschleunigt. Die Siliziumsäulen sind in einzelnen Paketen angeordnet, die Makrozellen genannt werden.

Die Abstände zwischen den einzelnen Makrozellen sind so gestaltet, dass sie plötzliche periodische Änderungen in der Phase des Lichts hervorrufen. Diese Phasensprünge bewirken, dass die Elektronenpakete zunächst in einer Richtung senkrecht zu ihrer Bewegung fokussiert werden, wodurch der Strahl verengt wird. Anschließend werden die Elektronenpakete in einer Richtung parallel zu ihrer Bewegung gebündelt.

Wie sieht die Zukunft aus?

Wie bereits angedeutet, ist noch einiges an Entwicklungsarbeit zu leisten, damit der Mini-Teilchenbeschleuniger zum Beispiel für medizinische Anwendungen genutzt werden kann. Auch wenn er noch in weiter Ferne liegen mag, haben die Nürnberger Forschenden dennoch einen Traum: „Die Traumanwendung wäre, einen Teilchenbeschleuniger auf einem Endoskop zu platzieren, um eine Strahlentherapie direkt an der betroffenen Stelle im Körper durchführen zu können“, erklärt Dr. Tomáš Chlouba, einer der vier Erstautoren der kürzlich veröffentlichten Arbeit.
