Oft unbemerkt vom Anwender 08.07.2013, 15:15 Uhr

In zahlreichen Alltagsprodukten steckt organische und gedruckte Elektronik

Auf der „Large-area Organic and Printed Electronics Convention“, kurz LOPE-C, in München zeigte sich das hohe Marktpotenzial der Technologie gedruckter elektronischer Schaltungen. Sichtbarstes Beispiel: die Oled-Bildschirme moderner Smartphones.

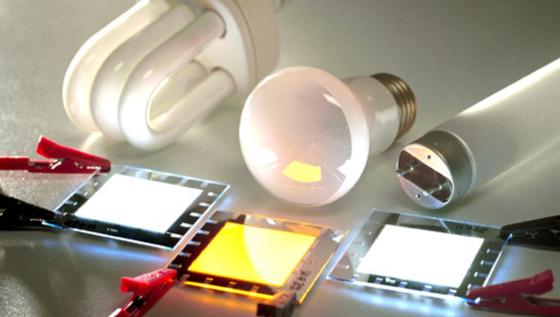

Vergleich zwischen herkömmlichen Leuchtmitteln und organischen Leuchtdioden (OLED). Organische Leuchtdioden sind kontrast- und farbreiche Flächenstrahler.

Vergleich zwischen herkömmlichen Leuchtmitteln und organischen Leuchtdioden (OLED). Organische Leuchtdioden sind kontrast- und farbreiche Flächenstrahler.

Foto: RWTH Aachen

„Die organische und gedruckte Elektronik hält Einzug in zahlreiche Produkte des täglichen Lebens, oftmals unbemerkt vom Anwender“, umreißt Wolfgang Mildner, Konferenzleiter der LOPE-C und Geschäftsführer der PolyIC GmbH, den Stand der neuen Technologie. Sie ist auf dem Wege, der Mikroelektronik neue und eher exotische Anwendungsfelder zu erschließen: In Autos, so Mildner, fänden sich schon heute gedruckte Antennen, Airbag-Sensoren, Rückfahr-Displays, Scheiben-Defroster und anderes mehr. Die nächsten Schritte sind dann Touch-Sensoren und Displays mit organischen Leuchtdioden (Oleds).

Aufgeklebte Oled-Folien für Autobauer nicht mehr interessant

Stephan Berlitz, Leiter der Lichtfunktionen/Innovationen bei Audi, entwickelt die gleichen Visionen: „Wir sind immer auf der Suche nach neuen Lösungen. Als erste Oled-Komponenten könnten sich Rückfahrscheinwerfer etablieren.“ Schon heute sind große Freiformscheinwerfer mit konventionellen LEDs en vogue, deren Oberfläche dreidimensional in die Karosserieform eingepasst ist. „In Zukunft“, so Berlitz, „werden Scheinwerfer und Kotflügel ineinander übergehen und nicht mehr als separate Anbauteile definierbar sein.“

Die aufgeklebten Oled-Folien allerdings, anfangs wegen ihres flexiblen Aufbaus aus extrem dünnen funktionalen Schichten propagiert, sind für die Autobauer nicht mehr interessant: Sie sind von den Premium-Kunden nicht gefragt.

Vom Konzept der „Killer-Applikation“ als Treiber der Massenanwendung hat sich die Industrie verabschiedet, sagt Stephan Kirchmeyer von Heraeus Precious Metals, zugleich Vorsitzender der OE-A (Organic and Printed Electronics Association). „Die organische und gedruckte Elektronik entwickelt sich mit stabilem Wachstum.“ Die Facetten der Technologie seien zu unterschiedlich, als dass sie von einer Anwendung getrieben werden könnten. „Wir sehen ein systematisches Vorgehen durch die Nutzung bereits bekannter Komponenten zur heterogenen Integration.“ Heterogene Systemintegration meint dabei die pragmatische Einbindung auch anorganischer Materialien, wie silberbasierter Tinten und Druckfarben, in die neuen, auf leitenden und halbleitenden organischen Schichten, meist Polymeren, basierenden Schaltungen.
