Dynalab in Bremerhaven 28.10.2015, 14:08 Uhr

Dieser Teststand verkraftet auch die größten Wind-Generatoren der Welt

Dieser Teststand verkraftet auch die größten Generatoren für Windräder, die derzeit gebaut werden: Selbst Großanlagen mit 8 MW Leistung können künftig in Bremerhaven auf den Prüfstand gestellt werden. Das „Dynalab“ macht teure und aufwendige Feldversuche überflüssig, neue Anlagen kommen schneller und zuverlässiger auf den Markt.

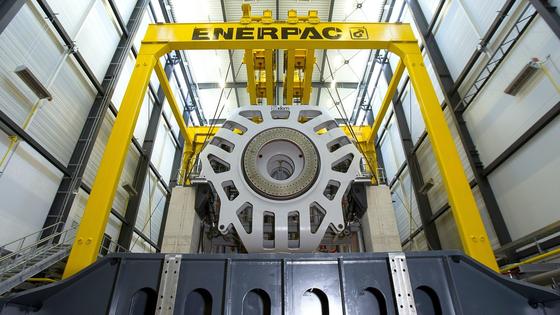

Gondeln aus Windkraftanlagen mit bis zu 8 MW Leistung können jetzt im neuen Teststand in Bremerhaven getestet werden. Das verkürzt die Markteinführung erheblich. Bislang müssen die Generatoren noch aufwendig in der Praxis getestet werden.

Gondeln aus Windkraftanlagen mit bis zu 8 MW Leistung können jetzt im neuen Teststand in Bremerhaven getestet werden. Das verkürzt die Markteinführung erheblich. Bislang müssen die Generatoren noch aufwendig in der Praxis getestet werden.

Foto: Martina Buchholz/IWES

In kaum einer Branche ist der technologische Fortschritt so dynamisch wie bei Windkraftanlagen. Das heißt aber auch, dass die Hersteller ständige neue Prototypen mit immer mehr Leistung entwickeln. Diese neuen Anlagen in der Praxis zu testen und damit auch für die Markteinführung zertifizieren zu lassen, ist enorm teuer und aufwendig, besonders im Offshore-Bereich. Bisweilen müssen die Windräder über mehrere Jahre im Härteeinsatz sein, bevor sie wirklich marktreif sind.

Jetzt soll das alles viel schneller und einfacher gehen. Das Fraunhofer Institut für Windenergie und Energiesystemtechnik (IWES) hat in Bremerhaven die Testanlage „Dynalab“ eröffnet, die „weltweit einzigartig“ sei. Für Rotorblätter gibt es bereits große Simulationslabors, aber hier geht es um die so genannten Gondeln, also die Maschinenhäuser, die den Antriebsstrang enthalten.

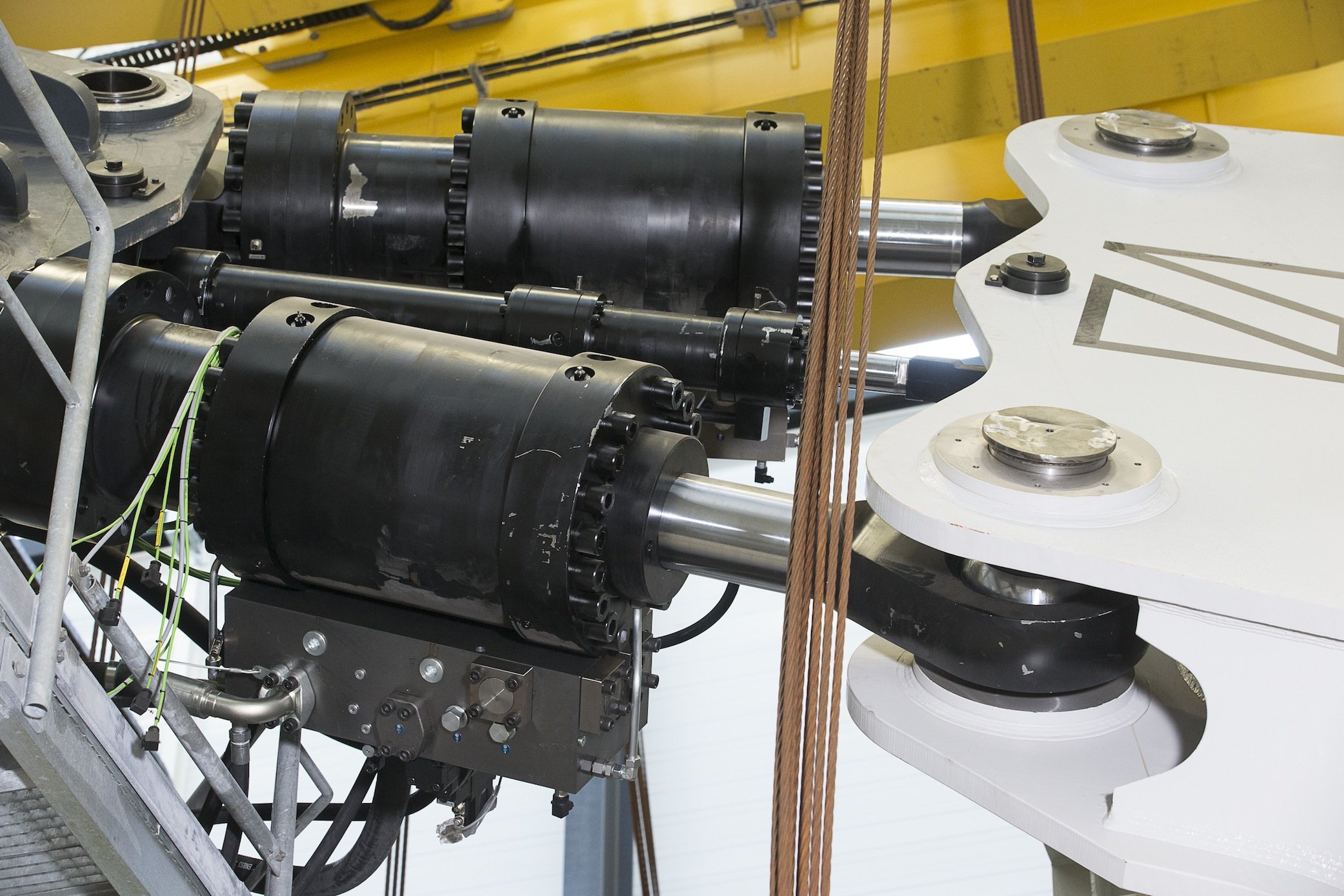

Bärenstarke Hydraulik-Zylinder bewegen die Generatoren im Teststand. 100 t wiegt beispielsweise ein Generator für eine 3-MW-Windkraftanlage.

Bärenstarke Hydraulik-Zylinder bewegen die Generatoren im Teststand. 100 t wiegt beispielsweise ein Generator für eine 3-MW-Windkraftanlage.

Quelle: Martina Buchholz/IWES

Stellenangebote im Bereich Energie & Umwelt

Energie & Umwelt Jobs
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Betriebsleiterin / Betriebsleiter (w/m/d) Biogasanlage Berliner Stadtreinigungsbetriebe (BSR)
Berlin-Ruhleben Zum Job
Chemische Fabrik Kreussler & Co. GmbH-Firmenlogo
Projektingenieur (m/w/d) Advanced Energy Solutions Chemische Fabrik Kreussler & Co. GmbH
Wiesbaden Zum Job
Netzgesellschaft Potsdam GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Strom Netzgesellschaft Potsdam GmbH
Potsdam Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Bachelor of Science / Bachelor of Engineering / Diplom / FH) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Master, Diplom Uni) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Hamburger Hochbahn AG-Firmenlogo
Senior - Projektleiter Elektrotechnik Betriebsanlagen (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
naturenergie hochrhein AG-Firmenlogo
Projektentwickler kommunale Energielösungen (m/w/d) naturenergie hochrhein AG
Rheinfelden (Baden) Zum Job
Stadtwerke Augsburg Energie GmbH-Firmenlogo
TGA-Planer*in / Ingenieur*in / Techniker*in (m/w/d) technische Gebäudeausrüstung Stadtwerke Augsburg Energie GmbH
Augsburg Zum Job
WESSLING Consulting Engineering GmbH & Co. KG-Firmenlogo
Abteilungsleiter Gebäudeschadstoffe (m/w/d) WESSLING Consulting Engineering GmbH & Co. KG
Berlin-Adlershof Zum Job
Hochschule Angewandte Wissenschaften München-Firmenlogo
Professur für Modellbildung und Simulation in der Energie- und Gebäudetechnik (W2) Hochschule Angewandte Wissenschaften München
München Zum Job
TenneT-Firmenlogo
Asset Spezialist elektrische Eigenbedarfssysteme HVDC-Anlagen (m/w/d) TenneT
Lehrte, Bayreuth Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleiter:in - Integrierte Ressourcenbewertung (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
Kromberg & Schubert Automotive GmbH & Co. KG-Firmenlogo
Ingenieur / Materialwissenschaften (m/w/d) Kromberg & Schubert Automotive GmbH & Co. KG
Abensberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (w/m/d) für Geotechnik, Abfall, Altlasten und Georisiken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) Industrie VIVAVIS AG
Ettlingen Zum Job
Birkenstock Productions Sachsen GmbH-Firmenlogo
Projektingenieur für Versorgungstechnik (TGA) (m/w/d) Birkenstock Productions Sachsen GmbH
Görlitz Zum Job
Berliner Stadtreinigung (BSR)-Firmenlogo
Mitarbeiter:in (w/m/d) strategisches Stoffstrom- und Anlagenmanagement Berliner Stadtreinigung (BSR)
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Betriebsleiterin / Betriebsleiter (w/m/d) Biogasanlage Berliner Stadtreinigungsbetriebe (BSR)
Berlin-Ruhleben Zum Job
Chemische Fabrik Kreussler & Co. GmbH-Firmenlogo
Projektingenieur (m/w/d) Advanced Energy Solutions Chemische Fabrik Kreussler & Co. GmbH
Wiesbaden Zum Job
Netzgesellschaft Potsdam GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Strom Netzgesellschaft Potsdam GmbH
Potsdam Zum Job

Kurzschlüsse können simuliert werden

Das Besondere an der neuen Einrichtung ist zum einen, dass hier ein gewaltiges Drehmoment von 8600 kNm erzeugt werden kann. Damit lässt sich beispielsweise die Einwirkung von Stürmen simulieren. Zum anderen stellen die Forscher für die Tests ein virtuelles Mittelspannungsnetz her. So können etwa Kurzschlüsse und andere plötzliche Störungen im Netz getestet werden. Dies alles kann in kurze Abfolge geschehen, so dass die Testphase bis zur Zertifizierung deutlich kürzer ausfallen soll als im Feldversuch.

In der Windenergiebranche heißt es, dass die Anlagenhersteller durch das „Dynalab“ zweistellige Millionenbeträge einsparen und so noch effizienter werden könnten. Die öffentliche Hand steuerte zu den 35 Mio. € Baukosten deshalb auch 26,5 Mio. € bei. „Der Prüfstand ist für die Windkraftbranche von unschätzbarem Wert“, sagt auch Maite Basurto, Managerin bei Adwen. Das Unternehmen sitzt in direkter Nachbarschaft  zum IWES und wird ab Dezember seine neue 8-MW-Anlage dort testen lassen. „Die Tests werden den Zertifizierungsprozess beschleunigen und die Zuverlässigkeit der 2018 in Serienproduktion gehenden Turbinen gewährleisten“, sagt Basurto voraus.

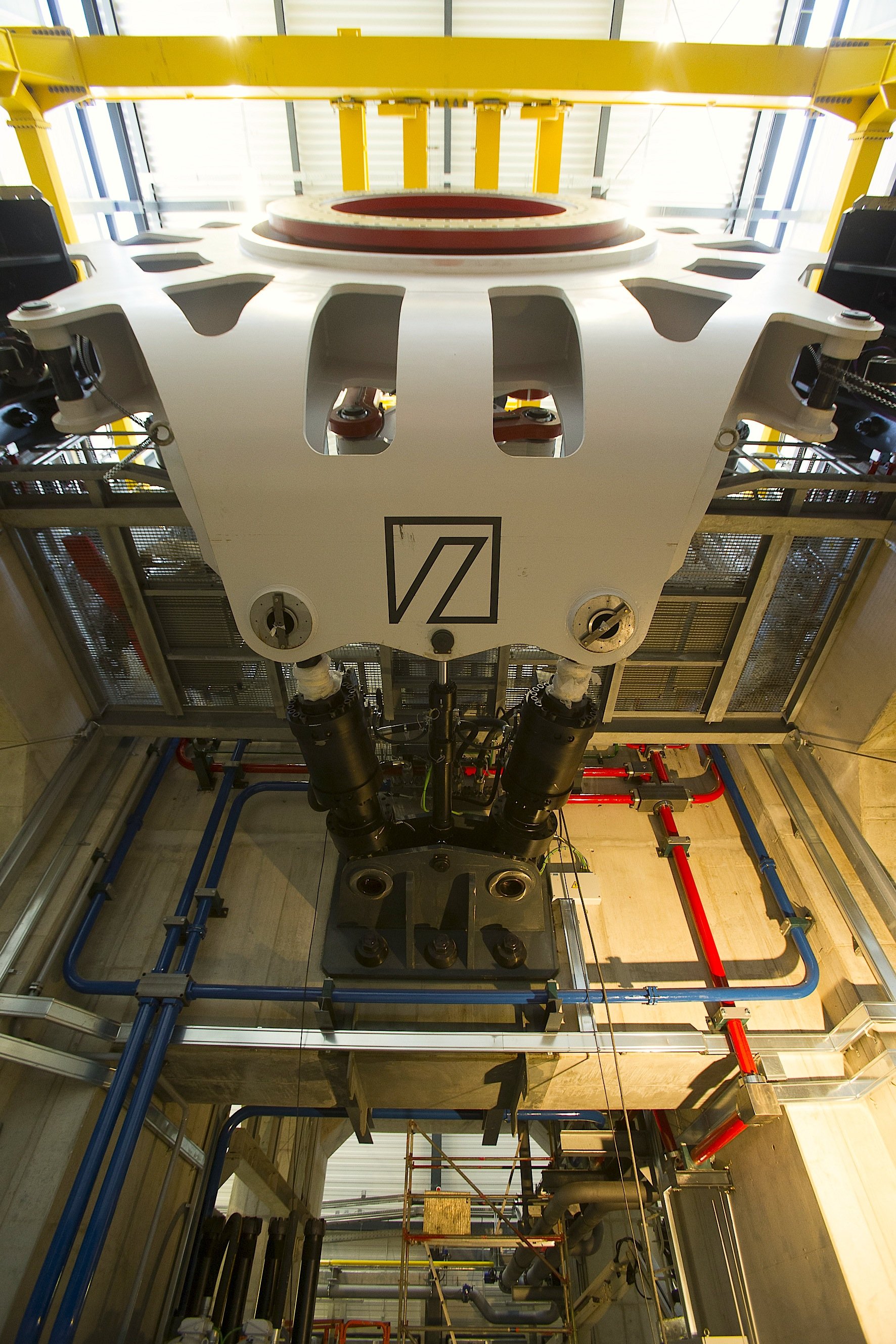

Zum Jahresende wird im Dynalab-Teststand erstmals eine Windkraftanlage mit 8 MW Leistung getestet.

Zum Jahresende wird im Dynalab-Teststand erstmals eine Windkraftanlage mit 8 MW Leistung getestet.

Quelle: Martina Buchholz/IWES

Fundament für gewaltige Belastung ausgelegt

Die neue Testanalage soll nicht nur Zeit und Kosten sparen. Auf Basis der Erkenntnisse könnten auch „Betriebsführung und Regelung optimiert“ werden, heißt es beim IWES. So ließen sich im Betrieb die Wartungs- und Reparaturkosten ebenfalls senken.

Zur Einweihung nach 18 Monaten Bauzeit wurde jetzt zunächst nur ein Drei-MW-Generator angeworfen. Der Hersteller Jacobs Powertec will den Prototypen zertifizieren lassen. Schon dieser ist rund 100 t schwer. Um noch größere Gondeln testen zu können, erhielt das „Dynalab“ ein spezielles Fundament mit tief verankerten Betonpfählen.
