Erdwärme-Kraftwerk in Sachsen 10.04.2013, 12:58 Uhr

Forscher untersuchen 150 Grad heißen Boden mit 3D-Seismik

Das erste geothermische Kraftwerk Deutschlands könnte in Sachsen entstehen. Geophysiker haben in der Gegend des Ortes Schneeberg im Erzgebirge in fünf bis sechs Kilometern Tiefe 150 Grad heiße Schichten auf ihre Tauglichkeit untersucht. Bis Ende 2013 sollen die Untersuchungsdaten ausgewertet werden.

Schwere Lkw als Vibrationsfahrzeuge setzten die Forscher im Erzgebirge ein, um den komplizierten Untergrund zu untersuchen. Möglicherweise entsteht hier Deutschlands erstes Erdwärme-Kraftwerk.

Schwere Lkw als Vibrationsfahrzeuge setzten die Forscher im Erzgebirge ein, um den komplizierten Untergrund zu untersuchen. Möglicherweise entsteht hier Deutschlands erstes Erdwärme-Kraftwerk.

Foto: LIAG Hannover

Die dreidimensionalen Karten, die jetzt den Untergrund in der Gegend des sächsischen Ortes Schneeberg zeigen, haben es in sich: Den Geophysikern des Leibniz-Institut für Angewandte Geophysik (LIAG) in Hannover ist es gelungen, den sehr komplizierten Untergrund zu erfassen und dazustellen. Das ist Voraussetzung für die Entscheidung, ob man die große Hitze von 150 Grad im Untergrund des Erzgebirges für den Bau des ersten deutschen Erdwärmekraftwerkes nutzen kann.

Kristalline Gesteine lassen sich nur schwer untersuchen

Von August bis November 2012hatten die Hannoveraner Forscher ihre dreidimensionalen seismischen Messungen im Erzgebirge durchgeführt. Besonders schwierig waren diese Untersuchungen, da sich dort nicht relativ leicht zu untersuchende Sedimentsgesteine befinden, sondern kristalline Gesteine. Diese weisen sehr komplexe interne Strukturen auf, die sich bislang nur schwer abbilden lassen.

Die sehr steil stehenden Strukturen der Störungsmuster im Untergrund und die Quantifizierung der Klüftigkeit erschwerten die Untersuchungen zusätzlich. „Kristallin-Gebiete für die Tiefengeothermie nutzbar zu machen, wäre für diese Zukunftsenergie ein großer Schritt nach vorne“, sagte Projektleiter Dr. Rüdiger Schulz vom LIAG, „und die Seismik ist vielleicht der einzige Schlüssel für den Zugang zum Kristallin in der Tiefe.“

Kristalline Gesteine sind beispielsweise Gneis oder Glimmerschiefer aus Granit. Diese entstanden in der Regionalmetamorphose, in der die mineralischen Elemente der Gesteine  vollständig kristallisiert wurden. Die Wissenschaftler setzten zur Darstellung des komplizierten Untergrunds zwei völlig neue seismische Methoden zur Messung und in der Datenverarbeitung ein.

Stellenangebote im Bereich Energie & Umwelt

Energie & Umwelt Jobs
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
Chemische Fabrik Kreussler & Co. GmbH-Firmenlogo
Projektingenieur (m/w/d) Advanced Energy Solutions Chemische Fabrik Kreussler & Co. GmbH
Wiesbaden Zum Job
Netzgesellschaft Potsdam GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Strom Netzgesellschaft Potsdam GmbH
Potsdam Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Bachelor of Science / Bachelor of Engineering / Diplom / FH) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Master, Diplom Uni) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Stadtwerke München GmbH-Firmenlogo
Vertragsmanager*in Großprojekte Mobilität (m/w/d) Stadtwerke München GmbH
München Zum Job
Hamburger Hochbahn AG-Firmenlogo
Senior - Projektleiter Elektrotechnik Betriebsanlagen (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
naturenergie hochrhein AG-Firmenlogo
Projektentwickler kommunale Energielösungen (m/w/d) naturenergie hochrhein AG
Rheinfelden (Baden) Zum Job
Stadtwerke Augsburg Energie GmbH-Firmenlogo
TGA-Planer*in / Ingenieur*in / Techniker*in (m/w/d) technische Gebäudeausrüstung Stadtwerke Augsburg Energie GmbH
Augsburg Zum Job
WESSLING Consulting Engineering GmbH & Co. KG-Firmenlogo
Abteilungsleiter Gebäudeschadstoffe (m/w/d) WESSLING Consulting Engineering GmbH & Co. KG
Berlin-Adlershof Zum Job
Hochschule Angewandte Wissenschaften München-Firmenlogo
Professur für Modellbildung und Simulation in der Energie- und Gebäudetechnik (W2) Hochschule Angewandte Wissenschaften München
München Zum Job
TenneT-Firmenlogo
Asset Spezialist elektrische Eigenbedarfssysteme HVDC-Anlagen (m/w/d) TenneT
Lehrte, Bayreuth Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleiter:in - Integrierte Ressourcenbewertung (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
Kromberg & Schubert Automotive GmbH & Co. KG-Firmenlogo
Ingenieur / Materialwissenschaften (m/w/d) Kromberg & Schubert Automotive GmbH & Co. KG
Abensberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (w/m/d) für Geotechnik, Abfall, Altlasten und Georisiken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) Industrie VIVAVIS AG
Ettlingen Zum Job
Birkenstock Productions Sachsen GmbH-Firmenlogo
Projektingenieur für Versorgungstechnik (TGA) (m/w/d) Birkenstock Productions Sachsen GmbH
Görlitz Zum Job
Berliner Stadtreinigung (BSR)-Firmenlogo
Mitarbeiter:in (w/m/d) strategisches Stoffstrom- und Anlagenmanagement Berliner Stadtreinigung (BSR)
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
Chemische Fabrik Kreussler & Co. GmbH-Firmenlogo
Projektingenieur (m/w/d) Advanced Energy Solutions Chemische Fabrik Kreussler & Co. GmbH
Wiesbaden Zum Job
Netzgesellschaft Potsdam GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Strom Netzgesellschaft Potsdam GmbH
Potsdam Zum Job

Schwere Trucks zur Vibrationsmessung eingesetzt

Flächendeckend wurden 3D-vibrationsseismische Messungen mit drei schweren Vibrator-Trucks und tausenden von ausgelegten Geophonen durchgeführt. Parallel dazu wurde kreisförmig um das zentrale 3D-Messgebiet herum an 24 Orten Sprengseismik in Bohrlöchern durchgeführt.

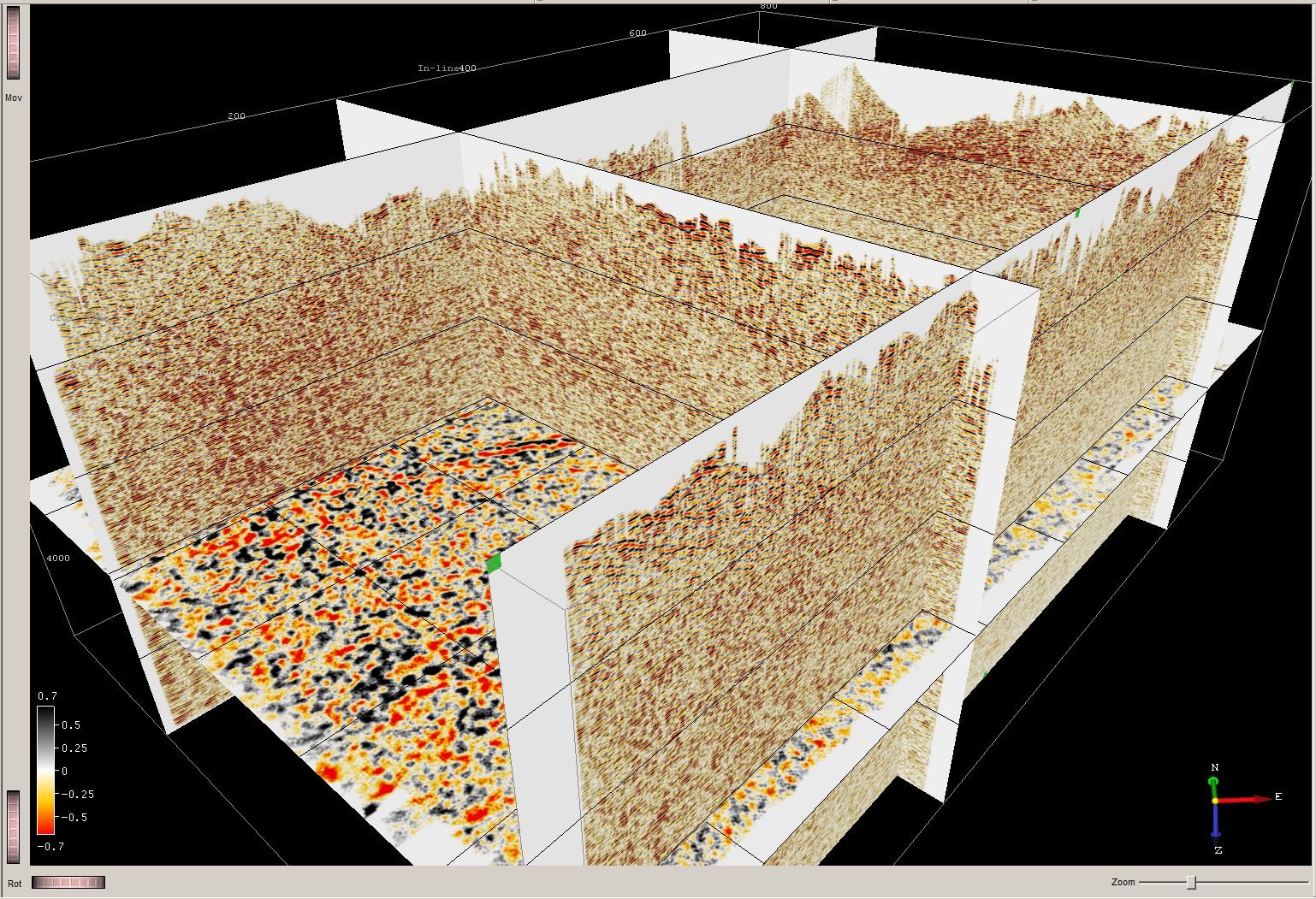

Dreidimensionale Darstellung des Untergrundes im Erzgebirge.

Dreidimensionale Darstellung des Untergrundes im Erzgebirge.

Quelle: LIAG Hannover

Mit dieser 3D-Seismik-Methode konnten auch schon in Bayern in etwa drei Kilometer Tiefe große Erdwärme-Reservoire geortet werden. Diese werden inzwischen in zahlreichen Anlagen für Wärme und Strom eingesetzt. „Es ist uns wichtig, dass auf diesem Gebiet der Seismik, sowohl in der Messdaten-Aufbereitung wie in der Interpretation, Fortschritte erzielt werden können“, sagt Projektleiter Dr. Schulz, „die wären dann nicht nur auf Kristallin-Gebiete in Deutschland, z.B. den Bayerischen Wald, den Schwarzwald oder den Spessart, sondern auf viele geologisch ähnliche Gebiete weltweit übertragbar.“

Die ersten Ergebnisse sowie dreidimensionale Karten der im letzten Jahr durchgeführten seismologischen Untersuchungen werden am 22. April 2013 in Bad Schlema von Geophysikern vorgestellt. Das Bundesumweltministerium (BMU) unterstützt das Projekt mit Forschungsmitteln in Höhe von 5 Millionen Euro. Die Messungen nimmt das Unternehmen DMT aus Essen für das LIAG vor mit Unterstützung der Firmen Celler Brunnenbau und IPS aus Celle. Sämtliche  Datenauswertung und Interpretationen erarbeiten die Geophysiker aus Hannover mit Unterstützung der TU Bergakademie Freiburg und dem Geologischen Dienst Sachsen.

Ein Beitrag von:

  • Petra Funk
