Verbesserte Aerodynamik 11.09.2013, 12:47 Uhr

Neue Wirbelgeneratoren für Windkraftanlagen steigern die Stromerzeugung

Eine neue Generation von Wirbelgeneratoren soll die Aerodynamik und damit die Effizienz von Windkraftanlagen steigern. Die Anlagen werden dadurch leiser und ihre Energieleistung könnte jährlich um bis zu fünf Prozent steigen.

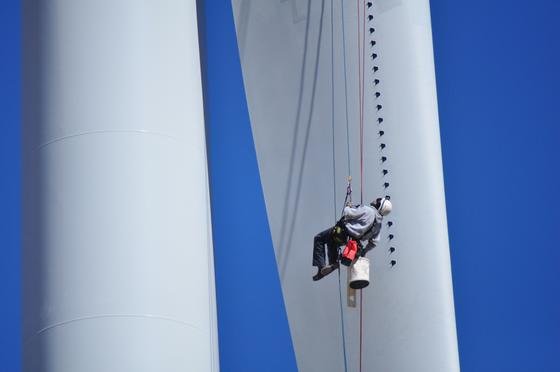

Eine neue Generation von Wirbelgeneratoren haben das  Ravensburger Unternehmen Smart Blade, der Technologiekonzern 3M und die TU Berlin entwickelt. Aufgeklebt auf die Flügel von Windrädern verbessern sie die Aerodynamik und steigern die Stromerzeugung.

Eine neue Generation von Wirbelgeneratoren haben das  Ravensburger Unternehmen Smart Blade, der Technologiekonzern 3M und die TU Berlin entwickelt. Aufgeklebt auf die Flügel von Windrädern verbessern sie die Aerodynamik und steigern die Stromerzeugung.

Foto: 3M

Ein durch die Luft fliegender Golfball wird von ihr umgeben, ebenso ein Flugzeug am Himmel und die Rotoren einer Windkraftanlage in Bewegung: Die Rede ist von der sogenannten Grenzschicht. Jedes massive Objekt, das sich durch die Luft bewegt, wird von dieser dünnen Luftschicht umhüllt.

Wirbelgeneratoren zögern den Abriss der Grenzschicht hinaus

Bei hohen Geschwindigkeiten, wie im Falle des Golfballs, des Flugzeugs und der Rotorblätter, trennen sich jedoch die Wege von Objekt und Grenzschicht. Diese ist langsamer, bleibt zurück und löst sich schließlich vom Objekt. Die dadurch entstehende Strömung bremst das Objekt ab.

Das bedeutet geringere Abschlagsweiten für den Golfer und einen höheren Energieaufwand für das Flugzeug, um den Auftrieb zu halten. Golfbälle haben aus diesem Grund die runden Dellen auf ihrer Oberfläche. Durch sie entstehen kleinere Turbulenzen, die der Grenzschicht mehr Energie geben. Sie bewegt sich schneller und kann dem Objekt länger folgen. Die sogenannten Wirbel- oder Vortexgeneratoren auf Flugzeugen und Windkraftanlagen haben denselben Zweck wie die Dellen im Golfball. Sie zögern den Abriss der Grenzschicht so lange wie möglich heraus.

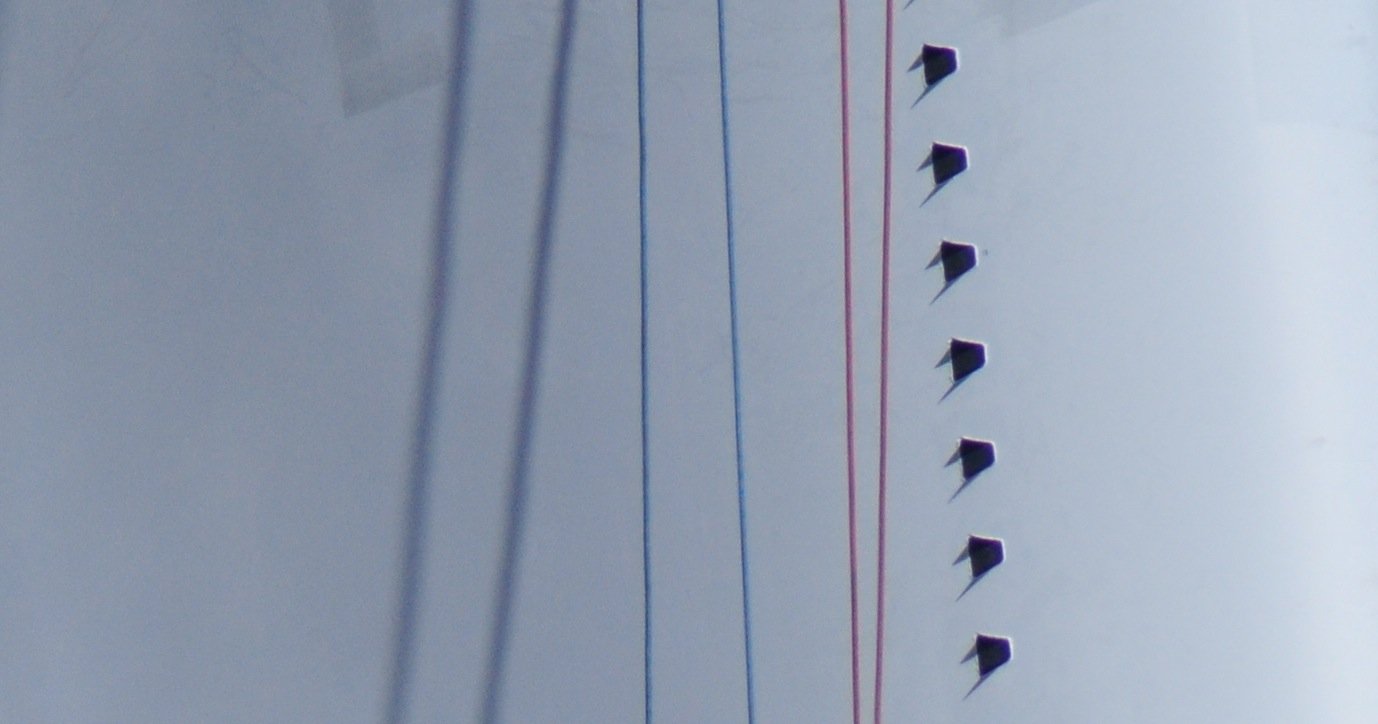

Die kleinen Wirbelgeneratoren werden mit einem Spezialkleber auf die Flügel aufgeklebt. Sie verzögern den Abriss der Grenzschicht der Luft und verbessern damit die Aerodynamik.

Die kleinen Wirbelgeneratoren werden mit einem Spezialkleber auf die Flügel aufgeklebt. Sie verzögern den Abriss der Grenzschicht der Luft und verbessern damit die Aerodynamik.

Quelle: 3M

Stellenangebote im Bereich Energie & Umwelt

Energie & Umwelt Jobs
Iqony Solutions GmbH-Firmenlogo
Projektingenieur (m/w/d) Prozesssimulation/Verfahrenstechnik Iqony Solutions GmbH
Bayerisches Staatsministerium für Wohnen, Bau und Verkehr-Firmenlogo
Master (m/w/d) Fachrichtung Maschinenwesen / Elektrotechnik / Energie- und Gebäudetechnik Bayerisches Staatsministerium für Wohnen, Bau und Verkehr
München Zum Job
Hochschule Angewandte Wissenschaften München-Firmenlogo
Professur für Modellbildung und Simulation in der Energie- und Gebäudetechnik (W2) Hochschule Angewandte Wissenschaften München
München Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleiter:in - Integrierte Ressourcenbewertung (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
Iqony Solutions GmbH-Firmenlogo
Key-Account-Manager:in (m/w/d) Iqony Solutions GmbH
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) Industrie VIVAVIS AG
Ettlingen Zum Job
Birkenstock Productions Sachsen GmbH-Firmenlogo
Projektingenieur für Versorgungstechnik (TGA) (m/w/d) Birkenstock Productions Sachsen GmbH
Görlitz Zum Job
Berliner Stadtreinigung (BSR)-Firmenlogo
Mitarbeiter:in (w/m/d) strategisches Stoffstrom- und Anlagenmanagement Berliner Stadtreinigung (BSR)
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Betriebsleiterin / Betriebsleiter (w/m/d) Biogasanlage Berliner Stadtreinigungsbetriebe (BSR)
Berlin-Ruhleben Zum Job
TenneT TSO GmbH-Firmenlogo
Ingenieur als Projektleiter Leitungsbau (m/w/d) TenneT TSO GmbH
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) Metering VIVAVIS AG
Ettlingen / Homeoffice Zum Job
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) im Bereich der Energie- und Wasserversorgung VIVAVIS AG
Vertriebsregion Mitte (Hessen, Rheinland-Pfalz, Saarland) Zum Job
Chemische Fabrik Kreussler & Co. GmbH-Firmenlogo
Projektingenieur (m/w/d) Advanced Energy Solutions Chemische Fabrik Kreussler & Co. GmbH
Wiesbaden Zum Job
Netzgesellschaft Potsdam GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Strom Netzgesellschaft Potsdam GmbH
Potsdam Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Bachelor of Science / Bachelor of Engineering / Diplom / FH) Staatliche Gewerbeaufsicht Niedersachsen
Braunschweig Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Master, Diplom Uni) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Thyssengas GmbH-Firmenlogo
Ingenieur Projektleiter Leitungsbau (m/w/d) Thyssengas GmbH
Dortmund Zum Job
Iqony Solutions GmbH-Firmenlogo
Projektingenieur (m/w/d) Prozesssimulation/Verfahrenstechnik Iqony Solutions GmbH
Bayerisches Staatsministerium für Wohnen, Bau und Verkehr-Firmenlogo
Master (m/w/d) Fachrichtung Maschinenwesen / Elektrotechnik / Energie- und Gebäudetechnik Bayerisches Staatsministerium für Wohnen, Bau und Verkehr
München Zum Job
Hochschule Angewandte Wissenschaften München-Firmenlogo
Professur für Modellbildung und Simulation in der Energie- und Gebäudetechnik (W2) Hochschule Angewandte Wissenschaften München
München Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleiter:in - Integrierte Ressourcenbewertung (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job

Mit zunehmender Bedeutung der Windindustrie wird auch die Entwicklung von Wirbelgeneratoren vorangetrieben, denn ihr gezielter Einsatz kann die Leistung der Anlagen deutlich steigern. An den kleinen, meist dreieckigen Elementen entstehen Wirbel, die die Durchmischung der äußeren Strömung und der Grenzschichtströmung erhöhen. Wenn die Strömungsablösung dadurch verzögert oder gar verhindert werden kann, macht sich das ebenfalls positiv bemerkbar auf die Geräuschentwicklung der Anlage. Sie arbeitet wesentlich leiser.

Häufig tritt die Strömungsablösung im Innenbereich der Rotorblätter auf, weil dort der Anstellwinkel am größten ist. Hier ist Erfahrung und Fingerspitzengefühl gefragt. „Die Eigenschaften einzelner Rotorblätter sind sehr unterschiedlich“, erklärt Christian Claus von der Sparte Wind Energy des Technikkonzerns 3M. „Form, Größe, Anzahl und Position der Wirbelgeneratoren müssen auf jeden Anlagentyp individuell angepasst werden, um so entsprechend die Leistung der Windenergieanlage zu steigern.“ 3M hat nun eine neue Generation von Wirbelgeneratoren auf den Markt gebracht.

Belastungstests im Windkanal der TU Berlin

Als Forschungspartner hatte 3M die Ingenieure des Ravensburger Unternehmens Smart Blade mit ins Boot geholt. Dort wurden die eigentlichen Wirbelgeneratoren entwickelt und unter Realbedingungen im großen Windkanal der Technischen Universität Berlin getestet. Für die Tests verwendete Smart Blade mehrere Testflügel, deren Profile standardmäßig in Windkraftanlagen eingesetzt werden. Die Modelle wurden dann auf einer digitalen Waage, die vom Windkanal entkoppelt ist, montiert. Damit wurden alle auftretenden Luftkräfte präzise gemessen.

Als Experte für innovative Kunst- und Klebstoffe entwickelte 3M dazu einen besonders witterungsbeständigen Kunststoff als Material für die Generatoren sowie einen enorm haltbaren Spezialklebstoff, um die Wirbelgeneratoren dauerhaft auf dem Rotorblatt zu befestigen. Durch die richtige Platzierung auf dem Rotorblatt werden mögliche Turbulenzen verhindert und somit der Energie-Ertrag erhöht. Die Steigerung der Energieleistung soll je nach Anlage zwischen zwei bis fünf Prozent liegen.

Ein Beitrag von:

  • Gudrun von Schoenebeck

    Gudrun von Schoenebeck

    Gudrun von Schoenebeck ist seit 2001 journalistisch unterwegs in Print- und Online-Medien. Neben Architektur, Kunst und Design hat sie sich vor allem das spannende Gebiet der Raumfahrt erschlossen.
