Chipfertigung wird zum Job für wenige Spezialisten

Die Hersteller von Fertigungsanlagen für die Chipindustrie wittern Morgenluft. Bis zu 85 % der Kosten einer Chipfabrik entfallen auf ihre Produkte. Das allerdings können sich weltweit immer weniger Chiphersteller leisten.

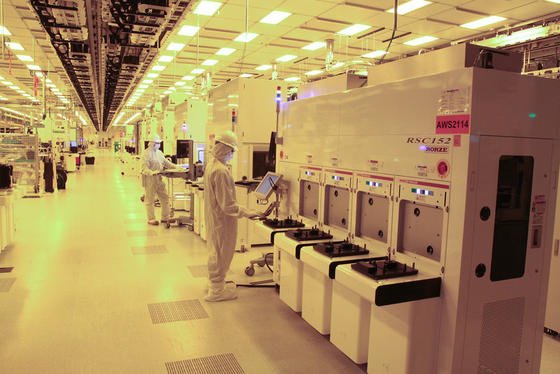

IBM und Globalfoundries haben 2012 gemeinsam die Chip-Produktion im Bundesstaat New York gestartet.

IBM und Globalfoundries haben 2012 gemeinsam die Chip-Produktion im Bundesstaat New York gestartet.

Foto: IBM

„Foundry 2.0“: Mit dieser Formel umreißt Ajit Manocha die Probleme der von steigenden Kosten und raschem Technologiewechsel genervten Chipbranche. Und der CEO des mit 4,6 Mrd. $ Umsatz zweitgrößten Chipauftragsfertigers Globalfoundries skizziert gleich auch die Lösung: Kollaboration zwischen Entwicklern, Material- und Equipmentherstellern und Auftragsfertigern (Foundries) auf allen Stufen der Lieferkette. Ganz ähnlich dem Modell der Kooperation zwischen Globalfoundries und seinem Hauptkunden, dem Mikroprozessorentwickler und Intel-Herausforderer ARM.

Das soll die Zeit von der Konzeption eines Produkts bis zu dessen Volumenfertigung stark verkürzen. Nicht „Time-to-Market“, so Manocha, sondern „Time-to-Everything“ sei die neue Devise der Chipentwicklung.

Vor allem die Fertigungssysteme, Kernthema der jährlich im Juli in San Francisco in Sichtweite des Silicon Valley stattfindenden Messe und Konferenz Semicon West, bereiten der eigentlich florierenden Branche zunehmend Sorgen. Besonders gilt dies beim aktuellen Übergang der Chipstrukturen von 28 nm auf 20 nm. Bei der 20-nm-Technologie, so Manocha, stellen die Fertigungsanlagen bereits 85 % der Kosten einer neuen Chipfabrik. Auch die Entwicklung der Fertigungsprozesse und der eigentlichen Chipsysteme wird laufend teurer.

Auch Intel und Samsung sind ins Geschäft als Auftragsfertiger eingestiegen

„Steigende Kapitalkosten erhöhen das Risiko einer Investition. Wie viele Chipfirmen können sich diese Art von Fabriken noch leisten?“ Weltweit ganze vier, wenn es nach Manocha geht: neben dem Marktführer Intel noch der Universalanbieter Samsung, die Auftragsfertiger TSMC und natürlich Globalfoundries – mit starken finanziellen Ressourcen aus Abu Dhabi. Interessanterweise sind auch Intel (mit seinem fortschrittlichen 22-nm-3-D-Trigate-Prozess allen Wettbewerbern weit voraus) und Samsung (mit bereits 4,4 Mrd. $ Foundry-Umsatz) in das Geschäft der Auftragsfertigung eingestiegen. Deren Kunden, die bei schrumpfenden Chipstrukturen nicht mehr mit eigenen Fabriken mithalten können, sind ein großes Zukunftspotenzial.
