Nano-Bauteile nun in jeder Form

Kühne Vorstellungen, was sich mit Nano-Bauteilen wohl eines Tages machen lassen werde, gibt es seit langer Zeit. Diese Ideen krankten bislang aber wesentlich daran, dass sich derartige Bauteile nur in ganz wenigen Formen erzeugen ließen. Bauteile mit weniger als 100 Nanometern Größe ließen sich im Wesentlichen nur völlig symmetrisch und kugelartig produzieren. Genau das ändert sich nun.

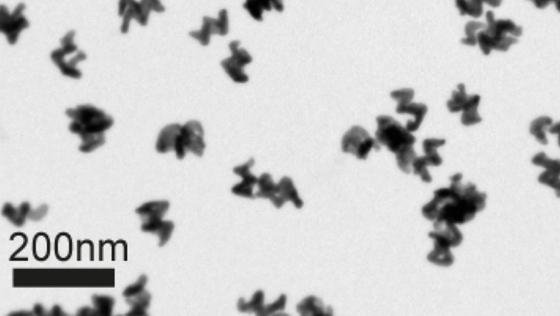

Nanospiralen als Lichtantennen: Die winzigen Nanostrukturen lassen sich mit einer neuen Methode sehr präzise und in großer Zahl herstellen. Durch die Abmessungen und die Zusammensetzung der Helices lässt sich steuern, welche Lichtfarbe sie absorbieren. Sie eignen sich um zirkular polarisiertes Licht zu filtern.

Nanospiralen als Lichtantennen: Die winzigen Nanostrukturen lassen sich mit einer neuen Methode sehr präzise und in großer Zahl herstellen. Durch die Abmessungen und die Zusammensetzung der Helices lässt sich steuern, welche Lichtfarbe sie absorbieren. Sie eignen sich um zirkular polarisiertes Licht zu filtern.

Foto: Andrew G. Mark

Ein Forscherteam unter Leitung von Professor Peer Fischer vom Max-Planck-Institut für Intelligente Systeme in Stuttgart hat eine Methode entwickelt, die es jetzt erlaubt, Materialien mit gänzlich unterschiedlichen chemischen wie auch physikalischen Eigenschaften zu besonders vielfältigen Nanostrukturen zu kombinieren. Damit sind ausdrücklich zugleich auch ungewöhnliche Formen möglich geworden, die den Einsatz von Nano-Bauteilen für ganz neue Verwendungszecke erlauben.

Parallel mehrere Milliarden Nano-Bauteile herstellen

Technische Basis dieses Verfahrens ist eine tiefgekühlte, drehbare Scheibe. Auf dieser Scheibe züchten die Stuttgarter Forscher aus dem Dampf der ausgewählten Komponenten die gewünschten Nano – Strukturen. Diese Methode erlaubt es nicht nur, diese Strukturen viel exakter als mit jedem anderen Verfahren vorzugeben sondern ermöglicht zugleich auch, binnen kürzester Zeit parallel bis zu mehreren Milliarden Nano-Bauteile herzustellen.

Konkret haben die Stuttgarter Forscher unter anderem nanoskopische Stäbchen, Haken, Schrauben sowie Zick-Zack – Strukturen produziert.  Für die Herstellung dieser Nano-Bauteile wurden die verschiedensten Materialien mit gänzlich unterschiedlichen Eigenschaften verwandt. Dazu zählten beispielsweise Metalle, Halbleiter, magnetische Stoffe und Isolatoren. Was inzwischen schon möglich ist, zeigt das Beispiel der Gold-Helices, also Goldpartikelchen, die sich als Nano-Antennen für Licht eignen.

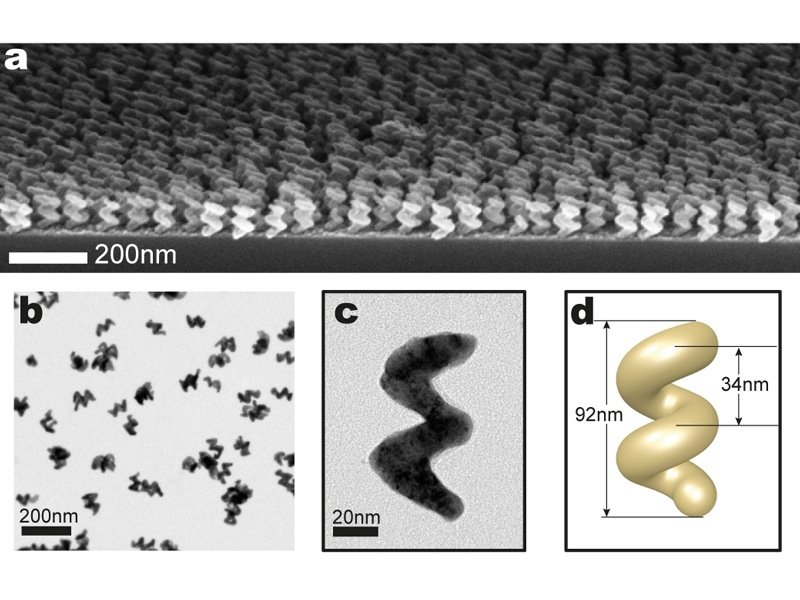

Nanostrukturen aus der Parallelproduktion: Mehrere 100 Milliarden Helices, aber auch Haken oder Zickzack-Strukturen lassen sich mithilfe der Dampfabscheidung auf einem vorstrukturierten Wafer erzeugen (a). Ultraschall entfernt die Nanobauteile von dem Träger, sodass sie in eine Lösung gebracht werden können (b). Form und Abmessungen der Strukturen lassen sich sehr exakt kontrollieren (c,d).

Nanostrukturen aus der Parallelproduktion: Mehrere 100 Milliarden Helices, aber auch Haken oder Zickzack-Strukturen lassen sich mithilfe der Dampfabscheidung auf einem vorstrukturierten Wafer erzeugen (a). Ultraschall entfernt die Nanobauteile von dem Träger, sodass sie in eine Lösung gebracht werden können (b). Form und Abmessungen der Strukturen lassen sich sehr exakt kontrollieren (c,d).

Quelle: Andrew G. Mark
