Fundament saugt sich in den Boden 07.03.2018, 13:13 Uhr

So kann man Offshore-Windkraftanlagen lautlos im Meer verankern

Windräder drehen sich auf hoher See fast lautlos im Wind. Ein Höllenlärm entsteht allerdings, wenn die Fundamente in den Meeresboden gerammt werden. Jeder Rammstoß ist mindestens 225 Dezibel laut und im Meer kilometerweit zu hören. Das ist vor allem für die lärmsensiblen Schweinswale eine Qual. Abhilfe schaffen kann ein neues Gründungsverfahren, bei dem die Fundamente mittels Unterdruck in den Meeresboden hineingesaugt werden.



Um den Lärm zu mindern, der durch die Rammstöße entsteht, wird derzeit ein Vorhang aus Luftblasen rund um die Baustelle erzeugt, der die Schallwellen unter Wasser abschirmt.

Foto: Ørsted

1 / 2

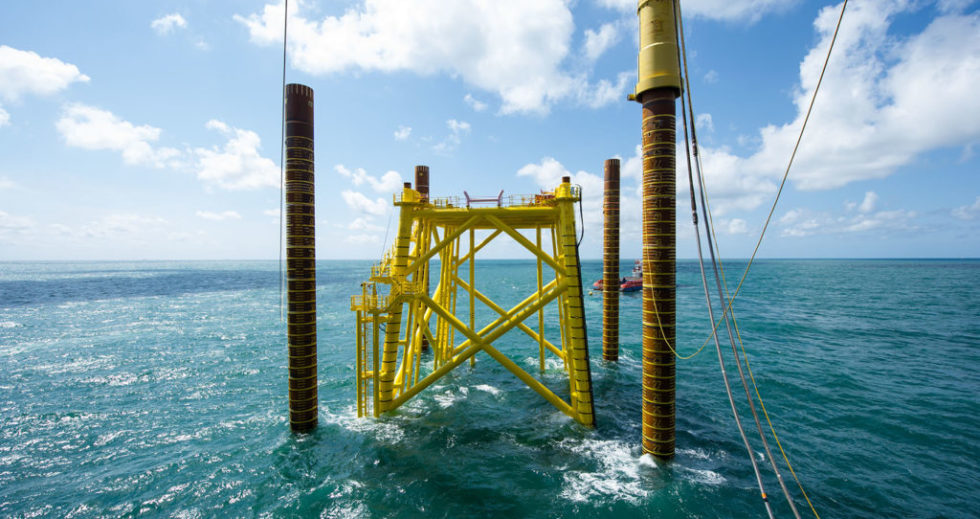

Windpark Borkum Riffgrund 2: Mit bis zu 3000 Hammerschlägen werden die Stahlfundamente in den Boden gerammt. Das macht sehr viel Lärm unter Wasser. Jetzt gibt es ein neues Verfahren, das lautlos ist.

Foto: Ørsted

1 / 2

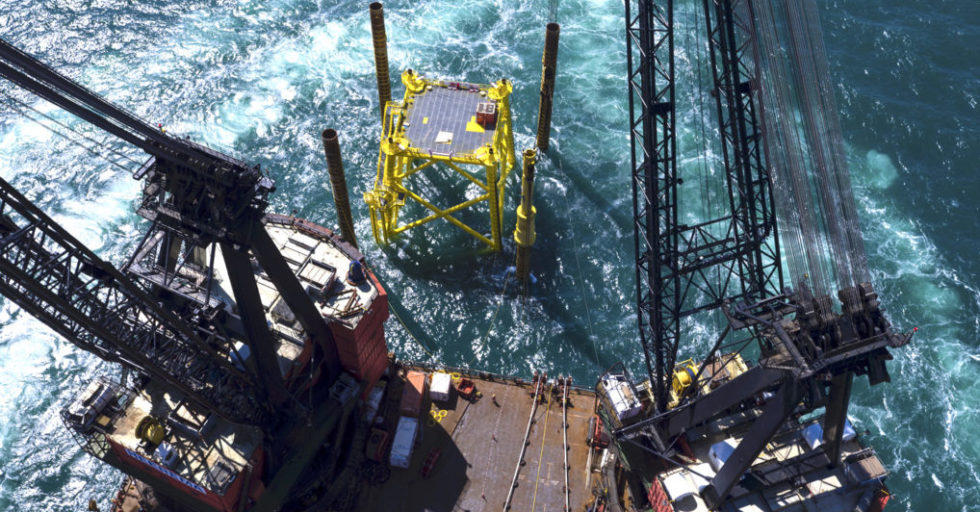

Um den Lärm zu mindern, der durch die Rammstöße entsteht, wird derzeit ein Vorhang aus Luftblasen rund um die Baustelle erzeugt, der die Schallwellen unter Wasser abschirmt.

Foto: Ørsted

1 / 2
Windpark Borkum Riffgrund 2: Mit bis zu 3000 Hammerschlägen werden die Stahlfundamente in den Boden gerammt. Das macht sehr viel Lärm unter Wasser. Jetzt gibt es ein neues Verfahren, das lautlos ist.

Foto: Ørsted

1 / 2

Forscher des Fraunhofer-Instituts für Windenergiesysteme (IWES) in Hannover haben eine Gründungsmethode erfolgreich getestet, bei der die Fundamente flüsterleise in den Meeresboden gesaugt werden. Rammschall entsteht bei dieser Gründung nicht. „Suction Bucket“, also „gesaugter Eimer“, wird die hohle, oben geschlossene Stahlkonstruktion genannt, weil sie mittels Unterdruck in den Baugrund gesaugt wird.

Stellenangebote im Bereich Forschung & Entwicklung

Forschung & Entwicklung Jobs
THD - Technische Hochschule Deggendorf-Firmenlogo
Professorin / Professor (m/w/d) für das Lehrgebiet "Ingenieursinformatik/Embedded Systems" THD - Technische Hochschule Deggendorf
Deggendorf Zum Job
TU Bergakademie Freiberg-Firmenlogo
W3-Professur "Fels- und Gebirgsmechanik/Felsbau" TU Bergakademie Freiberg
Freiberg Zum Job
RENOLIT SE-Firmenlogo
Ingenieur (m/w/d) Kunststoff- / Verfahrenstechnik / Chemie RENOLIT SE
Frankenthal Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
pro-beam GmbH & Co. KGaA-Firmenlogo
Applikationsingenieur DED / Additive Fertigung (m/w/d) pro-beam GmbH & Co. KGaA
Gilching bei München Zum Job
IMS Röntgensysteme GmbH-Firmenlogo
Entwicklungsingenieur (m/w/i) für digitale Inspektionssysteme IMS Röntgensysteme GmbH
Heiligenhaus Zum Job
HygroMatik GmbH-Firmenlogo
Junior Entwicklungsingenieur für Hard- und Softwarelösungen (m/w/d) HygroMatik GmbH
Henstedt-Ulzburg Zum Job
Narda Safety Test Solutions GmbH-Firmenlogo
Entwicklungsingenieur für Antennen- und HF-Design (m/w/d) Narda Safety Test Solutions GmbH
Pfullingen Zum Job
Horn Hartstoffe GmbH-Firmenlogo
Prozessingenieur/-entwickler (m/w/d) Werkstoff- und Verfahrenstechnik Horn Hartstoffe GmbH
Tübingen Zum Job
Helmholtz-Zentrum Berlin für Materialien und Energie GmbH-Firmenlogo
Entwicklungsingenieur / Wissenschaftlicher Mitarbeiter (w/m/d) Helmholtz-Zentrum Berlin für Materialien und Energie GmbH
HygroMatik GmbH-Firmenlogo
Entwicklungsingenieur für Hard- und Softwarelösungen (m/w/d) HygroMatik GmbH
Henstedt-Ulzburg Zum Job
Hochschule Reutlingen-Firmenlogo
W2-PROFESSUR (m/w/x) Fertigungstechnologien und Qualitätsmanagement Hochschule Reutlingen
Reutlingen Zum Job
Leuze electronic GmbH + Co. KG-Firmenlogo
Experienced Mechanical Engineer (m/f/x) Leuze electronic GmbH + Co. KG
Owen bei Kirchheim / Teck Zum Job
Narda Safety Test Solutions GmbH'-Firmenlogo
Entwicklungsingenieur Hardware (m/w/d) Narda Safety Test Solutions GmbH'
Pfullingen Zum Job
B. Braun Melsungen AG-Firmenlogo
R&D Manager (w/m/d) für die Entwicklung von medizinischen Kunststoffeinmalartikeln B. Braun Melsungen AG
Melsungen Zum Job
MARTIN BRAUN Backmittel und Essenzen KG-Firmenlogo
Head of Production / Leitung Lebensmittelproduktion (m/w/d) MARTIN BRAUN Backmittel und Essenzen KG
Hannover Zum Job
THD - Technische Hochschule Deggendorf-Firmenlogo
Lehrgebiet "Elektronik und Hochfrequenztechnik" THD - Technische Hochschule Deggendorf
Deggendorf Zum Job
THD - Technische Hochschule Deggendorf-Firmenlogo
Professorin / Professor (m/w/d) für das Lehrgebiet "Ingenieursinformatik/Embedded Systems" THD - Technische Hochschule Deggendorf
Deggendorf Zum Job
TU Bergakademie Freiberg-Firmenlogo
W3-Professur "Fels- und Gebirgsmechanik/Felsbau" TU Bergakademie Freiberg
Freiberg Zum Job
RENOLIT SE-Firmenlogo
Ingenieur (m/w/d) Kunststoff- / Verfahrenstechnik / Chemie RENOLIT SE
Frankenthal Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job

Das Prinzip ist einfach: Der „Eimer“ wird mit der offenen Seite auf den Meeresboden aufgesetzt und leergepumpt. Der auf dem Eimer lastende hydrostatische Druck presst das Bucket in den Meeresboden, wobei das Bodenmaterial im Eimer das Fundament stützt und es im Meeresboden verankert.

Und das geht schnell: Beim jetzt erfolgten Test in der Grundbauversuchsgrube der Leibniz-Universität Hannover war der unten offene Stahlkörper mit einem Durchmesser von 1,4 Meter innerhalb von einer Stunde im Boden verschwunden.

Offshore-Fundamente haben Durchmesser bis zu 15 Meter

Echte Offshore-Fundamente erreichen allerdings Durchmesser von 6 bis 15 Metern. Die Fundamentgründung mit Suction Buckets eignet sich ab einer Wassertiefe von 30 Metern, weil ab dieser Wassertiefe der Wasserdruck hoch genug ist. Generell funktioniert diese Methode nur in Sedimentböden.

Die Einsaugmethode wird in der Offshore-Praxis bereits eingesetzt. 2002 wurde ein Windrad auf einem so gegründeten Fundament im Hafen von Frederikshavn an der Norspitze Jütlands errichtet. Im Offshore-Windpark Borkum Riffgrund 2 sollen 20 der 56 Windräder an Standorten mit größerer Wassertiefe mit Suction Buckets gegründet werden.

Die Installation des „Suction Buckets“ erfolgt durch sorgfältig regulierten Unterdruck. Zunächst sitzt die Stahlkonstruktion mit der offenen Seite auf dem Grund. Anschließend saugt sie sich in den Grund.

Die Installation des „Suction Buckets“ erfolgt durch sorgfältig regulierten Unterdruck. Zunächst sitzt die Stahlkonstruktion mit der offenen Seite auf dem Grund. Anschließend saugt sie sich in den Grund.

Quelle: Pascal Hancz/IWES

Das jetzt gestartete Demonstrationsprojekt dient den IWES-Forschern vor allem zur Kompetenzausweitung. Die Grube in Hannover ist 14 Meter lang, 9 Meter breit und 10 Meter tief. Sie ist für solche großmaßstäblichen Modellversuche hervorragend geeignet, denn sie bietet homogene Testbedingungen sowie einen für den typischen Nordseeboden repräsentativen sandigen Modellbaugrund.

Jeder Rammstoß lärmt mit mindestens 225 Dezibel

Die Fundamente von Offshore-Windkraftanlagen bestehen aus bis zu drei Pfeilern, die normalerweise einfach in den Meeresboden gerammt werden. Je nach Konstruktionstyp werden diese Pfeiler von mächtigen hydraulischen Rammen mit bis zu 3000 Schlägen in den Boden getrieben, damit ein Windrad mit einer Nabenhöhe von 80 Metern auch jederzeit sicher steht.

Jeder einzelne Rammstoß ist dabei mindestens 225 Dezibel laut und setzt sich als Schallwelle kilometerweit fort. Für die lärmsensiblen Schweinswale ist das unerträglich. Ihr Gehör wird ab einer Lautstärke von 200 Dezibel schwer beeinträchtigt. Zum Vergleich: Ein startender Düsenjet verursacht einen Lärm von 150 Dezibel.

160 Dezibel als Grenzwert für Unterwasser-Baustellenlärm definiert

„Seehunde, Kegelrobben und Schweinswale können von dem enormen Schalldruck irreversible Gehörschäden davontragen“, sagt die Meeresbiologin Nadja Ziebahrt vom Bund für Umwelt und Naturschutz Deutschland. Das ist deshalb fatal, weil für Schweinswale das Gehör der wichtigste Sinn ist. Sie kommunizieren per Schallwellen mit ihren Artgenossen, sie orten so ihre Beute und orientieren sich darüber in ihrer Umgebung.

Seit 2010 hat die Bundesregierung deshalb einen Grenzwert für Unterwasser-Baustellenlärm definiert. In einer Entfernung von 750 Meter von der Pfahlgründung darf ein Lärmwert von 160 Dezibel nicht überschritten werden. Und so testet die Offshore-Branche seitdem verschiedene lärmmindernde Verfahren. Ingenieure und Akustiker experimentieren beispielsweise mit Blasenschleiersystemen, die einen Vorhang aus aufsteigenden Luftblasen in der Wassersäule erzeugen, der die Baustelle umgibt und so abschirmt.

Fundament kann an einen Tag errichtet werden

Die Gründung mit Suction Buckets ist wesentlich eleganter, weil eben überhaupt kein Rammschall mehr entsteht, der aufwändig abgeschirmt werden muss. Zudem kann nach Ablauf der Lebensdauer des Windrades der „Eimer“ einfach entfernt werden, indem er wieder mit Luft gefüllt wird, damit er sich wieder aus dem Boden hebt. Ein weiterer Vorteil: Es muss kein schweres Installationsgerät aufs weite Meer hinaus geschleppt werden.

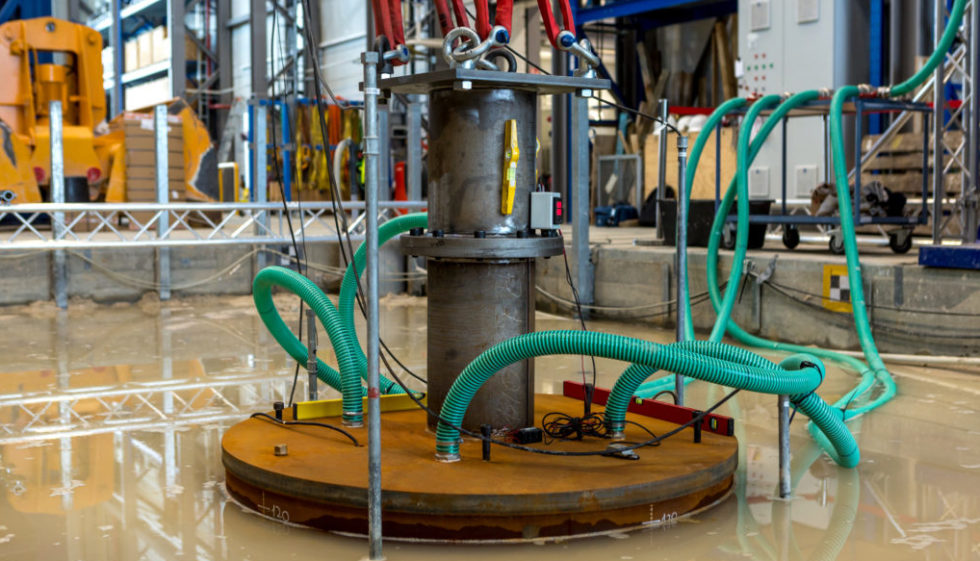

Geschafft! Nach einer Stunde war die Tragstruktur beim Test in Hannover vollständig eingesaugt.

Foto: Pascal Hancz/IWES

1 / 2

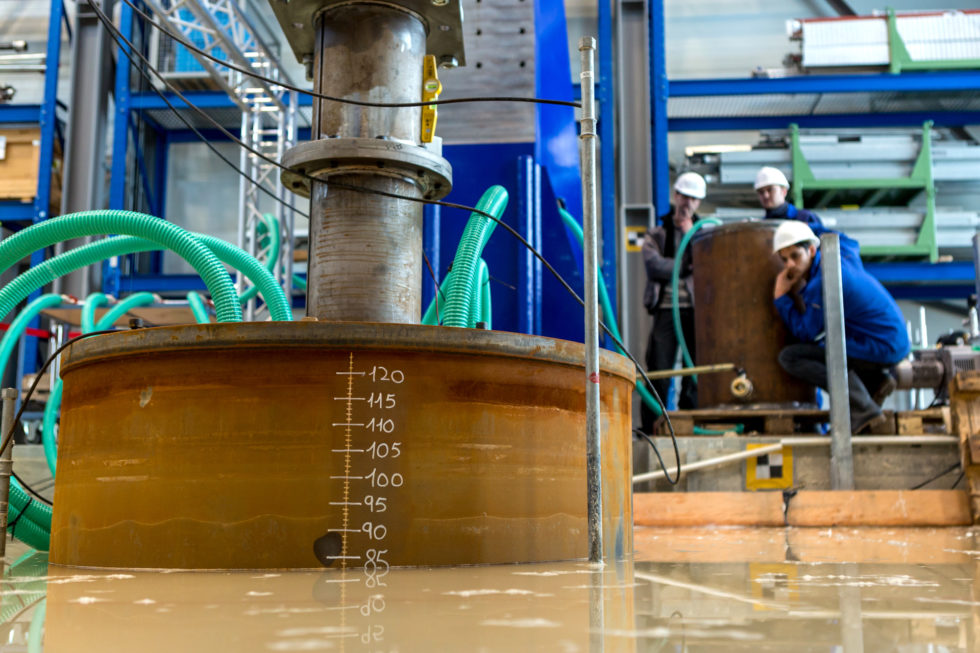

Halbzeit! Schon ist die Hälfte der Tragstruktur im Meeresboden verschwunden.
