Fabrikationsplattform entwickelt 30.04.2021, 07:01 Uhr

Durchbruch: Miniaturroboter im Baukasten hergestellt

Kleine bis kleinste Größen, unterschiedliche Materialien, ein individuelles Magnetisierungsprofil – Forscher des Max-Planck-Instituts für Intelligente Systeme haben ein Baukastensystem entwickelt, mit dem sich weiche Roboter herstellen lassen. Das könnte die minimal-invasiven medizinischen Geräte bereichern.

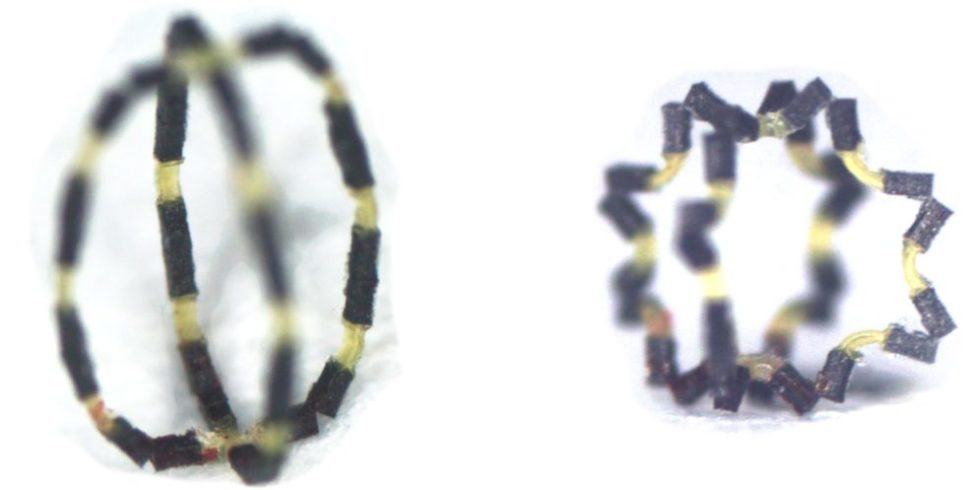

Ansicht eines Miniaturroboters, der seine Form verändern kann

Forscher des Max-Planck-Instituts haben einen winzigen, weichen Roboter entwickelt, der seine Form verändern kann.

Foto: Max-Planck-Institut für Intelligente Systeme

„Möchte man weiche Miniaturroboter bauen, dann hat man viele unterschiedliche, oft komplexe Designs. Aufgrund der geringen Größe sind die verfügbaren Fertigungsmöglichkeiten sehr begrenzt. Das stellt uns vor große Herausforderungen“, sagt Metin Sitti, Leiter der Abteilung Physische Intelligenz am Max-Planck-Institut. Seinem Team ist es nun gelungen, eine innovative Fabrikationsplattform zu entwickeln – sozusagen ein Baukastensystem für den Bau von Robotern. Damit ist es möglich, sehr komplexe Konstrukte zu bauen, die zugleich maßgeschneidert funktionieren. Ähnlich einem Lego-System können die Forscher einzelne Komponenten beliebig miteinander kombinieren. Diese Roboter könnten zum Beispiel die Bandbreite minimal-invasiver medizinischer Geräte in Zukunft ergänzen.

Die kleinen Roboter bestehen aus verschiedenen Materialien

Die neu entwickelten Bausteine, die man auch als sogenannte Voxel oder 3D-Pixel bezeichnen könnte, bestehen aus ganz unterschiedlichen Materialien. Dazu zählen solche, welche die Konstruktion stabil halten, oder auch magnetische Komponenten, welche die Steuerung der weichen Maschinen übernehmen. Es lassen sich also problemlos die einzelnen, auch weichen Teile, beliebig zusammensetzen. Dadurch erreicht jeder Roboter ein individuelles Magnetisierungsprofil. Dem Projekt vorausgegangen waren zahlreiche Tests und Experimente, in denen die Wissenschaftler an kleinen, magnetisch gesteuerten und kabellosen Robotern geforscht haben. Das Ziel dabei: ein möglicher Einsatz in der Medizin.

Deshalb reicht der Maßstab der Roboter von wenigen Millimetern bis hin zu nur einigen Mikrometern. Bislang war es den Wissenschaftlern des Max-Planck-Instituts nur gelungen, die Roboter aus einem einzigen Material herzustellen. Genau hier erzielten sie jetzt den Durchbruch und erreichten damit auch weitere mögliche Funktionalitäten. Sie selbst beschreiben es als wichtigen Meilenstein auf dem Forschungsgebiet der Soft-Robotik.

Mehr Möglichkeiten durch freie Integration magnetischer Teile im Roboter

Die Forscher aus der Abteilung Physische Intelligenz haben bereits zahlreiche Roboter entwickelt, unter anderem krabbelnde und rollende, von Raupen inspirierte oder spinnenartige Konstrukte, die hochspringen können. Sogar ein nachgebautes Heuschreckenbein ist darunter sowie magnetisch gesteuerte Maschinen, die wie Quallen im Wasser schwimmen.

Stellenangebote im Bereich Automatisierungstechnik

Automatisierungstechnik Jobs
Kromberg & Schubert GmbH & Co.KG-Firmenlogo
Entwicklungsingenieur | Schaltplan (m/w/d) Kromberg & Schubert GmbH & Co.KG
Renningen bei Stuttgart Zum Job
Possehl Electronics Deutschland GmbH-Firmenlogo
Teamleiter QVP (w/m/d) Possehl Electronics Deutschland GmbH
Niefern-Öschelbronn Zum Job
3M Deutschland GmbH-Firmenlogo
Konstruktionsingenieur (m/w/*) 3M Deutschland GmbH
Birkenstock Productions Hessen GmbH-Firmenlogo
Verantwortliche Elektrofachkraft (m/w/d) Birkenstock Productions Hessen GmbH
Steinau-Uerzell Zum Job
TenneT TSO GmbH-Firmenlogo
Elektroingenieur für die Planung und Sicherstellung der europäischen Stromversorgung (m/w/d) TenneT TSO GmbH
Netzgesellschaft Potsdam GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Strom Netzgesellschaft Potsdam GmbH
Potsdam Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
Narda Safety Test Solutions GmbH'-Firmenlogo
Einkäufer für den Bereich Elektrotechnik (m/w/d) mit der Möglichkeit zur Teamleitung Narda Safety Test Solutions GmbH'
Pfullingen Zum Job
Evonik Operations GmbH-Firmenlogo
EMR-Anlageningenieur (m/w/d) Evonik Operations GmbH
Rheinfelden (Baden) Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Bachelor of Science / Bachelor of Engineering / Diplom / FH) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Master, Diplom Uni) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
RHEINMETALL AG-Firmenlogo
Verstärkung für unsere technischen Projekte im Bereich Engineering und IT (m/w/d) RHEINMETALL AG
deutschlandweit Zum Job
Schleifring GmbH-Firmenlogo
Projektingenieur (m/w/d) Key Account in der Elektronikbranche Schleifring GmbH
Fürstenfeldbruck Zum Job
EMSCHERGENOSSENSCHAFT und LIPPEVERBAND-Firmenlogo
Gruppenleiter*in Elektrotechnik (m/w/d) EMSCHERGENOSSENSCHAFT und LIPPEVERBAND
Hamburger Hochbahn AG-Firmenlogo
Senior - Projektleiter Elektrotechnik Betriebsanlagen (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
3M Deutschland GmbH-Firmenlogo
Projektingenieur Elektrotechnik / Automatisierungstechnik (m/w/d) EMSR 3M Deutschland GmbH
3M Deutschland GmbH-Firmenlogo
Senior Capital Project Manager (m/f/d) 3M Deutschland GmbH
Kölner Verkehrs-Betriebe AG-Firmenlogo
Bauleitung Fahrweg Gleisoberbau Kölner Verkehrs-Betriebe AG
B. Braun Melsungen AG-Firmenlogo
Senior Project Manager (w/m/d) Spritzgießanlagen B. Braun Melsungen AG
Melsungen Zum Job
Hochschule Magdeburg-Stendal-Firmenlogo
W2-Professur "Maschinenelemente" Hochschule Magdeburg-Stendal
Magdeburg Zum Job
Kromberg & Schubert GmbH & Co.KG-Firmenlogo
Entwicklungsingenieur | Schaltplan (m/w/d) Kromberg & Schubert GmbH & Co.KG
Renningen bei Stuttgart Zum Job
Possehl Electronics Deutschland GmbH-Firmenlogo
Teamleiter QVP (w/m/d) Possehl Electronics Deutschland GmbH
Niefern-Öschelbronn Zum Job
3M Deutschland GmbH-Firmenlogo
Konstruktionsingenieur (m/w/*) 3M Deutschland GmbH
Birkenstock Productions Hessen GmbH-Firmenlogo
Verantwortliche Elektrofachkraft (m/w/d) Birkenstock Productions Hessen GmbH
Steinau-Uerzell Zum Job

Roboter lernen neue Tricks

„Bisher war das Magnetisierungsprofil eines jeden Roboters gekoppelt an seine Geometrie und damit limitiert. Jetzt haben wir eine Plattform geschaffen, die ein beliebiges Magnetisierungsprofil ermöglicht. Das ist möglich, weil wir mehrere magnetische Teile frei in ein System integrieren können“, sagt Jiachen Zhang, der mit Ziyu Ren das Projekt vorantrieb. Die neue Plattform verstehen die Wissenschaftler als Auftakt, um noch modernere weiche Miniaturroboter zu bauen.

Für die Konstruktion wählten die Forscher zwei Materialkategorien aus. In den meisten Fällen ist ein Polymer die Basis. Sie hält auch die Matrix zusammen. Hinzu kommen noch weitere Arten weicher Elastomere, zum Beispiel biokompatible Materialien wie Gelatine. In die zweite Kategorie gehören alle Materialien, in die magnetische Mikro- oder Nanopartikel integriert sind. Dadurch wird der Roboter steuerbar, schließlich reagiert er auf ein Magnetfeld.

Das Ziel: automatisierte Herstellung der kleinen Roboter

Die Voxel, also die einzelnen Bausteine, können in nur einem Schritt zu Tausenden hergestellt werden. Die einzelnen Blöcke produzieren sie mit winzigen Gussformen. Das kann man sich in etwa so vorstellen, als wenn man den Teig in einer Muffin-Backform in die einzelnen, dafür vorgesehenen Mulden verteilt. Dabei ist jeder Block allerdings nur etwa 100 Mikrometer groß. Bislang setzen die Forscher die Teile anschließend noch von Hand unter einem Mikroskop zusammen. Ein automatisiertes Zusammensetzen der Partikel sei zum jetzigen Zeitpunkt noch zu komplex. Genau daran wollen die Wissenschaftler nun weiterarbeiten.

„Bei unserer zukünftigen Arbeit wird die automatisierte Fertigung einen hohen Stellenwert einnehmen“, erklärt Jiachen Zhang. „Was unsere heutigen Roboterdesigns angeht, verlassen wir uns auf unsere Intuition, die auf langjähriger Erfahrung mit verschiedenen Materialien und weichen Robotern basiert.“ Denn nur, wenn die Herstellung automatisiert werden kann, ist auch eine kommerzialisierte Herstellung und Verwendung möglich.
