Weniger schädliche Emissionen 23.07.2014, 16:25 Uhr

Siemens baut im Hamburger Hafen Landstromanschluss für Kreuzfahrtschiffe

Siemens baut im Hamburger Hafen jetzt den ersten europäischen Landstromanschluss für Kreuzfahrtschiffe. Ab Februar 2015 können die Meeresgiganten nach dem Anlanden am Kreuzfahrt-Kai in Hamburg Altona die Motoren abschalten. Das senkt die Emissionen, an denen jährlich 20.000 Menschen in Europa sterben.

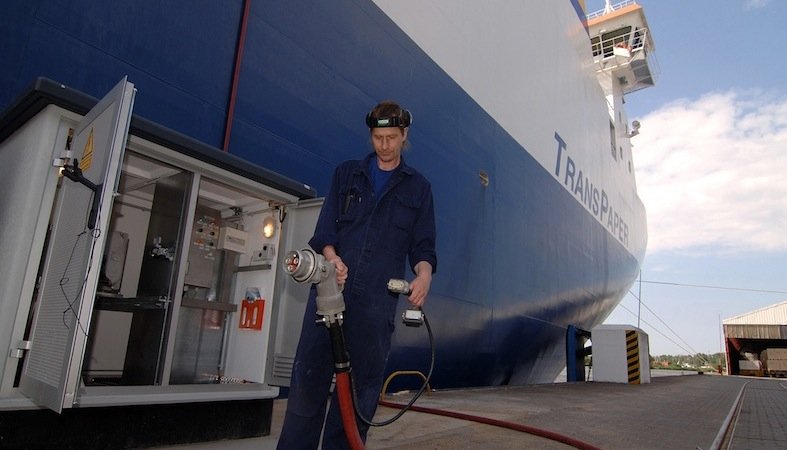

Im Lübecker Hafen hat Siemens bereits im Jahr 2008 Deutschlands erste Landstromversorgung in Betrieb genommen – allerdings für Handelsschiffe.

Foto: Siemens

1 / 3
Die Queen Mary 2 lief erstmals im Juli 2004 in Hamburg ein. Sie zählt zu den größten Passagierschiffen der Welt und verbraucht so viel Strom wie eine Stadt mit 200.000 Einwohnern. Entsprechend hoch sind ihre Schadstoffemissionen.

Foto: dpa/Carsten Rehder

1 / 3

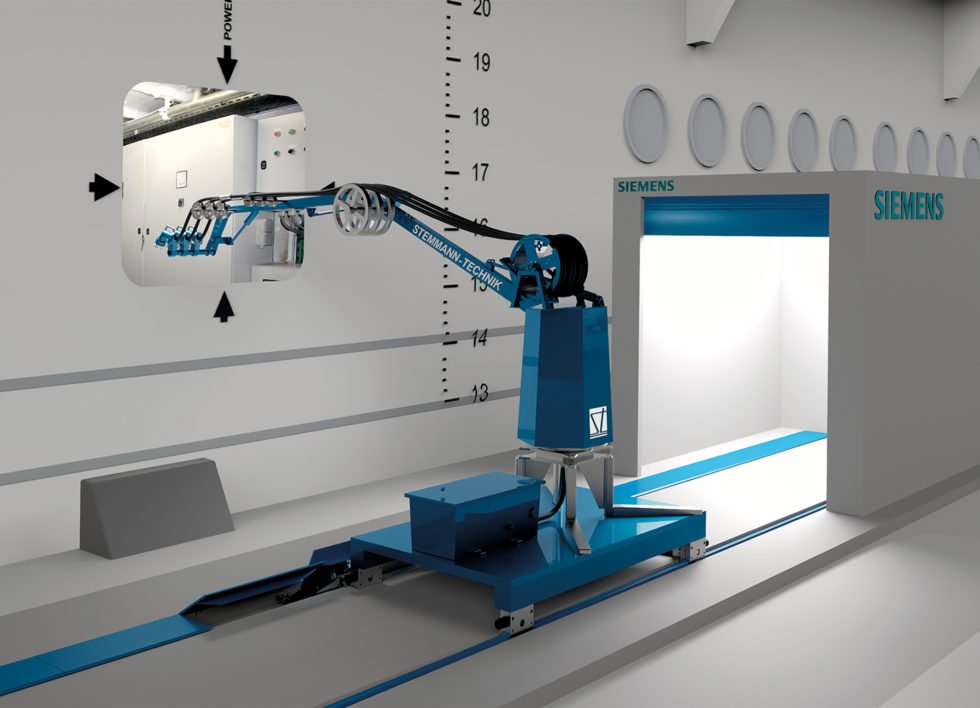

Sobald das Schiff angelegt hat, fährt der Roboterarm mit den Stromanschlüssen automatisch durch die Außenluke. Das Schiff kann somit eigene Motoren zur Stromerzeugung abschalten.

Foto: Siemens

1 / 3
Im Lübecker Hafen hat Siemens bereits im Jahr 2008 Deutschlands erste Landstromversorgung in Betrieb genommen – allerdings für Handelsschiffe.

Foto: Siemens

1 / 3
Die Queen Mary 2 lief erstmals im Juli 2004 in Hamburg ein. Sie zählt zu den größten Passagierschiffen der Welt und verbraucht so viel Strom wie eine Stadt mit 200.000 Einwohnern. Entsprechend hoch sind ihre Schadstoffemissionen.

Foto: dpa/Carsten Rehder

1 / 3

Siemens hat vom Hafenmanagement Hamburg Port Authority (HPA) den Auftrag erhalten, bis Februar 2015 im Kreuzfahrtterminal Hamburg-Altona eine schlüsselfertige Landstromanlage für rund 8,5 Millionen Euro zu bauen. Sie soll Kreuzfahrtschiffe jeder gängigen Größe und Bordnetzauslegung mit Strom versorgen.

Stellenangebote im Bereich Energie & Umwelt

Energie & Umwelt Jobs
VTG GmbH Ingenieurbüro-Firmenlogo
Projektleitung Kanalbau / Wasserwirtschaft (m/w/d) VTG GmbH Ingenieurbüro
Haar bei München Zum Job
Freie Universität Berlin-Firmenlogo
Ingenieur*in (m/w/d) Technischer Betrieb als Referatsleitung für Betriebstechnik u. bauliche Unterhaltung Freie Universität Berlin
Berlin-Wilmersdorf Zum Job
Iqony Solutions GmbH-Firmenlogo
Projektingenieur (m/w/d) Prozesssimulation/Verfahrenstechnik Iqony Solutions GmbH
Iqony Solutions GmbH-Firmenlogo
Key-Account-Manager:in (m/w/d) Iqony Solutions GmbH
ILF CONSULTING ENGINEERS GERMANY GMBH-Firmenlogo
Lead Ingenieur für Thermische Systeme (m/w/d) ILF CONSULTING ENGINEERS GERMANY GMBH
München Zum Job
Birkenstock Productions Sachsen GmbH-Firmenlogo
Projektingenieur für Versorgungstechnik (TGA) (m/w/d) Birkenstock Productions Sachsen GmbH
Görlitz Zum Job
Berliner Stadtreinigung (BSR)-Firmenlogo
Mitarbeiter:in (w/m/d) strategisches Stoffstrom- und Anlagenmanagement Berliner Stadtreinigung (BSR)
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
Stuttgart Netze GmbH-Firmenlogo
Ingenieur Stationsplanung (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Betriebsleiterin / Betriebsleiter (w/m/d) Biogasanlage Berliner Stadtreinigungsbetriebe (BSR)
Berlin-Ruhleben Zum Job
TenneT TSO GmbH-Firmenlogo
Ingenieur als Projektleiter Leitungsbau (m/w/d) TenneT TSO GmbH
Iqony Solutions GmbH-Firmenlogo
Projektleiter:in Energietechnik (m/w/d) - FTE 1 Iqony Solutions GmbH
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) Metering VIVAVIS AG
Ettlingen / Homeoffice Zum Job
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) im Bereich der Energie- und Wasserversorgung VIVAVIS AG
Vertriebsregion Mitte (Hessen, Rheinland-Pfalz, Saarland) Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Bachelor of Science / Bachelor of Engineering / Diplom / FH) Staatliche Gewerbeaufsicht Niedersachsen
Braunschweig Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Master, Diplom Uni) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Thyssengas GmbH-Firmenlogo
Ingenieur Projektleiter Leitungsbau (m/w/d) Thyssengas GmbH
Dortmund Zum Job
BIONORICA SE-Firmenlogo
Projektingenieur Gebäudetechnik / TGA (m/w/d) BIONORICA SE
Neumarkt Zum Job
VTG GmbH Ingenieurbüro-Firmenlogo
Projektleitung Spezialtiefbau und Rohrvortrieb (m/w/d) VTG GmbH Ingenieurbüro
Haar bei München Zum Job
VTG GmbH Ingenieurbüro-Firmenlogo
Projektleitung Kanalbau / Wasserwirtschaft (m/w/d) VTG GmbH Ingenieurbüro
Haar bei München Zum Job
Freie Universität Berlin-Firmenlogo
Ingenieur*in (m/w/d) Technischer Betrieb als Referatsleitung für Betriebstechnik u. bauliche Unterhaltung Freie Universität Berlin
Berlin-Wilmersdorf Zum Job
Iqony Solutions GmbH-Firmenlogo
Projektingenieur (m/w/d) Prozesssimulation/Verfahrenstechnik Iqony Solutions GmbH
Iqony Solutions GmbH-Firmenlogo
Key-Account-Manager:in (m/w/d) Iqony Solutions GmbH

Das Siemens-System arbeitet mit einem patentierten, fahrbaren Roboterarm und hat eine Leistung von zwölf Megavolt-Ampere (MVA). Die eigentliche Herausforderung bei einer Landstromversorgung ist die Angleichung der Frequenz des örtlichen Verteilnetzes an die Frequenz des jeweiligen Bordnetzes. Das Herzstück der mobilen Anlage ist daher ein Frequenzumrichter mit eigener Steuerungssoftware, der genau dies leistet.

Das modular aufgebaute Siemens-System bedient alle in der Schifffahrt geforderten Leistungsbereiche. Es ist für die weltweit gängigen Bord-Frequenzen von 50 und 60 Hertz geeignet. Im 50-Hertz-Bereich werden Spannungen von sechs beziehungsweise zehn Kilovolt und im 60-Hertz-Bereich 6,8 beziehungsweise elf Kilovolt bereitgestellt.

Roboterarm fährt automatisch durch Außenluke des Schiffs

Das System ist selbstfahrend und kann somit vollautomatisch von Bord aus bedient werden. Damit muss landseitig kein zusätzliches Fachpersonal für die Stromversorgung des Kreuzfahrtschiffes bereitstehen. Die Landstromtankstelle kann sich in einem 300 Meter langen Betonkanal entlang der Kaimauer bewegen. Landet ein Kreuzfahrtschiff am Kai, fährt der Roboterarm mit den Steckern der Leitungskabel und der Kommunikationsverbindung durch die Außenluke in das Schiff. Dieses Roboterarmsystem, das Siemens gemeinsam mit der Firma Stemmann Technik in Schüttdorf entwickelt hat, gleicht während der Stromversorgung ebenfalls den Tidenhub aus – das ist die Differenz des Wasserpegels bei Hoch- und Niedrigwasser.



Sobald das Schiff angelegt hat, fährt der Roboterarm mit den Stromanschlüssen automatisch durch die Außenluke. Das Schiff kann somit eigene Motoren zur Stromerzeugung abschalten.Das ganze System ist robust ausgelegt: Stahlplattenabdeckungen des Betonkanals gewährleisten, dass die Fläche ohne jede Einschränkung von Teleskopkränen, Lkws und Bussen während der Liege- und damit Stromversorgungszeiten der Kreuzfahrtschiffe befahren werden kann. Ist gerade mal kein Schiff mit Strom zu versorgen, wird das komplette Kabelzuführungssystem in einer hochwassergeschützten Garage geparkt. So erfüllt Siemens die Forderung der Hansestadt Hamburg, einen öffentlichen Zugang der Kaianlagen für Besucher zu gewährleisten. Denn der Hamburger Hafen ist ein wichtiges touristisches Ausrufezeichen der pulsierenden Metropole an der Elbe.

Jährlich sterben 20.000 Menschen an Folgen der Schiffsemissionen

Kreuzfahrten boomen. Beispiel Hamburg: Kamen im Jahr 2000 noch 29 Kreuzfahrtschiffe nach Hamburg, waren es 2013 schon 178. Und es sind ja beileibe nicht nur die Kreuzfahrtschiffe. 90 Prozent der globalen Handelsströme werden mit Schiffen befördert. So landen im Jahr etwa 11.000 Containerfrachter im Hamburger Hafen. Und alle stellen sie ihren an Bord benötigten Strom selber mit Motoren her.

Ein Kreuzfahrtgigant wie die Queen Mary II hat beispielsweise den Strombedarf einer Stadt mit 200.000 Einwohnern. Doch die Riesenschiffe verbrauchen den Strom nicht nur auf ihren Fahrten über die Meere der Welt. Wenn sie in den Häfen anlegen, müssen Lichtanlagen, Restaurants oder die Beheizung der Schwimmbecken mit viel Strom am Laufen gehalten werden. In nur einer Stunde Liegezeit im Hafen stoßen große Schiffe so viel Feinstaub aus wie mehrere Zehntausend Autos.

Laut Bund für Umwelt- und Naturschutz Deutschland (BUND) lässt sich eine große Anzahl von Krebserkrankungen in Hafengebieten feststellen, die auf Schiffsemissionen zurückzuführen sind. „Aber nicht nur Krebserkrankungen, auch Atemwegserkrankungen und Kreislauferkrankungen. Es gibt ganz klar Studien, die nachweisen, dass in Europa 20.000 Menschen jährlich nur aufgrund von Schiffsemissionen sterben“, rechnet Nadja Ziebarth vom BUND vor.

Der Hamburger Hafen hat vor einigen Monaten reagiert und ein Konzept für eine alternative Energieversorgung der Kreuzfahrtschiffe vorgelegt. „So leisten wir einen Beitrag zur Verringerung der Emissionen von Schiffen im Hamburger Hafen“, freute sich Jens Meier, Vorsitzender der Geschäftsführung des Hafens. „Darüber hinaus schaffen wir die Voraussetzungen, um auszutesten wie in weiteren Schritten auch andere Seeschiffe während ihrer Liegezeit mit sauberer Energie versorgt werden können.“

Amerika ist Vorreiter in puncto Landstromanschluss

Landstromversorgung an sich ist keine neue Erfindung. 2008 hat Siemens im Lübecker Hafen am Nordlandkai Deutschlands erste Landstromanlage installiert. Abnehmer dort sind drei im Verkehr mit Nordfinnland fahrende Handelsschiffe. Malte Siegert, Leiter des Bereichs Umweltpolitik beim Naturschutzbund Hamburg fordert, dass es in Zukunft Möglichkeiten geben müsse, auch Containerschiffe über Landstrom zu versorgen.

Er verweist auf Übersee, wo die Häfen von Los Angeles, Long Beach und Oakland an der amerikanischen Westküste bei ähnlich hohem Verkehr von Kreuzfahrtschiffen und Containerumschlagszahlen bereits seit Jahren über je bis zu 20 Landstromanschlüsse verfügen. „Die Amerikaner sind rigoros und verpflichten einen hohen Anteil einlaufender Kreuzfahrt- und Containerschiffe, landstromtauglich zu sein. Wenn die Anschlüsse da sind, darf die Nutzung nicht beliebig, sondern muss verbindlich sein“, so Siegert.

Wie die  emissionsfreie Stromversorgung von Kreuzfahrtschiffen im Hamburger Hafen funktioniert, zeigt dieses Video:

Ein Beitrag von:

  • Detlef Stoller

    Detlef Stoller ist Diplom-Photoingenieur. Er ist Fachjournalist für Umweltfragen und schreibt für verschiedene Printmagazine, Online-Medien und TV-Formate.
