Neuartiger Satellit 29.06.2014, 08:00 Uhr

Helix-Antenne im All löst den Datenstau im Schiffsverkehr auf

Wohin geht die Reise, wann und mit welcher Ladung? Informationen wie diese funkt jedes Schiff ständig und vollautomatisch. An maritimen Knotenpunkten wird die Informationsflut für herkömmliche Überwachungssatelliten schnell zu viel. Das DLR hat deshalb eine neuartige Antenne entwickelt, die den Datenstau auflöst und am Montag ihren Dienst aufnimmt.

Schiffsverkehr in der Deutschen Bucht vor der Einfahrt zum Nord-Ostsee-Kanal: In manchen Regionen ist der Schiffsverkehr inzwischen so dicht, dass die Daten der Schiffe nicht mehr zuverlässig durch Satelliten zugeordnet werden können. Das Problem will das Deutsche Zentrum für Luft- und Raumfahrt mit einer neuartigen Antenne im Weltraum lösen.

Schiffsverkehr in der Deutschen Bucht vor der Einfahrt zum Nord-Ostsee-Kanal: In manchen Regionen ist der Schiffsverkehr inzwischen so dicht, dass die Daten der Schiffe nicht mehr zuverlässig durch Satelliten zugeordnet werden können. Das Problem will das Deutsche Zentrum für Luft- und Raumfahrt mit einer neuartigen Antenne im Weltraum lösen.

Foto: dpa/Christian Charisius

Auf dem Meer herrscht Ruhe und Stille – sollte man meinen. Gerade in vielbefahrenen Gebieten wie der Deutschen Bucht, dem Mittelmeer oder der nordamerikanischen Atlantikküste gibt es jedoch einen so regen Funkverkehr, dass Satelliten inzwischen an ihre Grenzen stoßen.

Jedes Schiff sendet AIS-Signale, die von Satelliten empfangen werden. AIS steht dabei für Automatic Identification System (Automatisches Informationssystem). Die Signale enthalten Angaben über Position, Kennung, Länge und Breite, Ladung, Geschwindigkeit und Richtung. Damit kann jederzeit verfolgt werden, wo welches Schiff gerade mit welchem Ziel unterwegs ist.

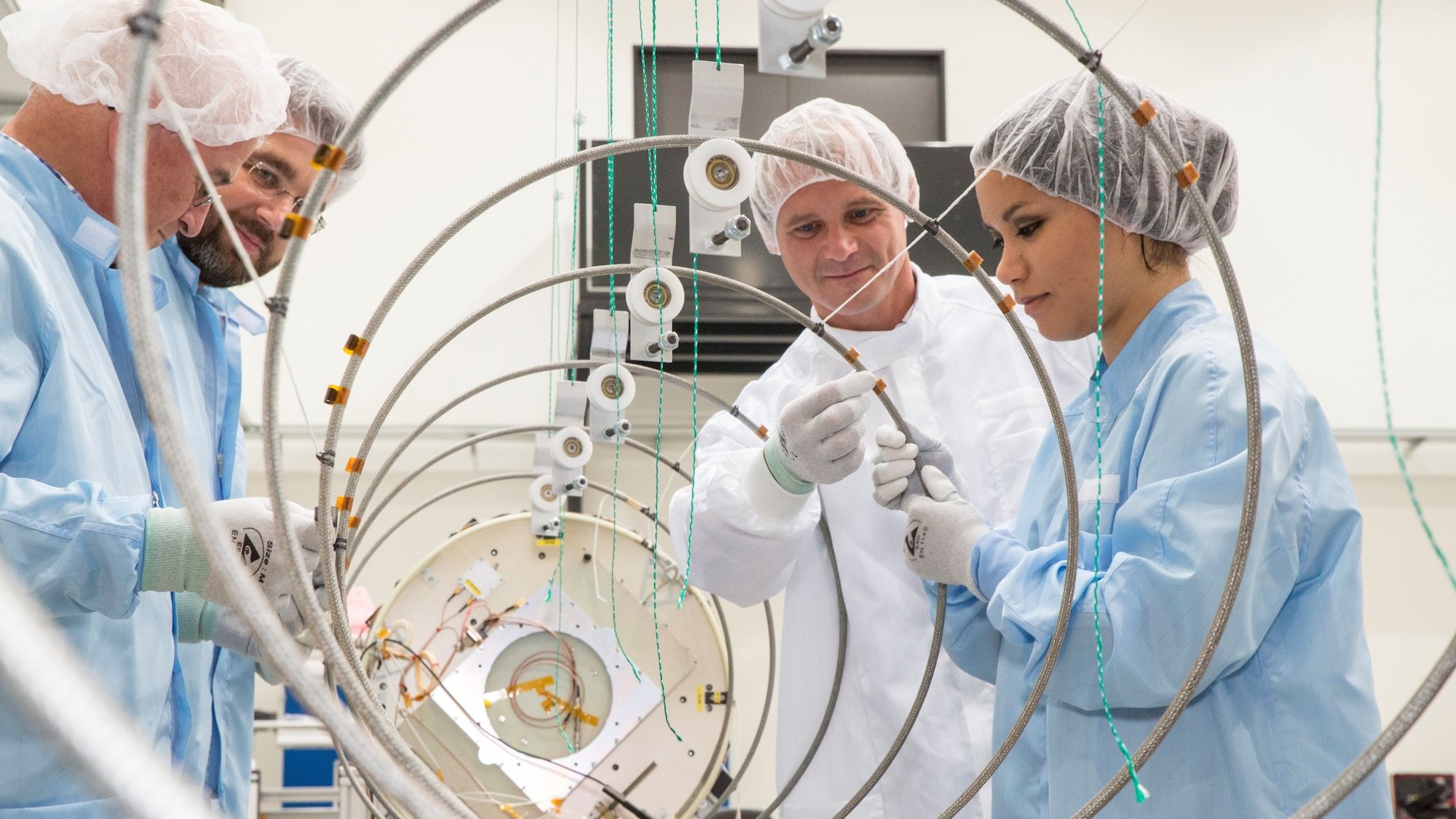

Vier Meter lang ist die Helix-Antenne, mit der der Satellit AISat des Deutschen Zentrums für Luft- und Raumfahrt (DLR) aus dem Weltall die Signale von Schiffen in viel befahrenen Wasserstraßen empfangen will.

Vier Meter lang ist die Helix-Antenne, mit der der Satellit AISat des Deutschen Zentrums für Luft- und Raumfahrt (DLR) aus dem Weltall die Signale von Schiffen in viel befahrenen Wasserstraßen empfangen will.

Quelle: DLR (CC-BY 3.0)

Stellenangebote im Bereich Fahrzeugtechnik

Fahrzeugtechnik Jobs
Tagueri AG-Firmenlogo
Consultant OTA - Connected Cars (m/w/d)* Tagueri AG
Stuttgart Zum Job
WIRTGEN GmbH-Firmenlogo
System- und Softwarearchitekt (m/w/d) - mobile Arbeitsmaschinen WIRTGEN GmbH
Windhagen (Raum Köln/Bonn) Zum Job
ME MOBIL ELEKTRONIK GMBH-Firmenlogo
Support- und Applikationsingenieur (m/w/d) ME MOBIL ELEKTRONIK GMBH
Langenbrettach Zum Job
THU Technische Hochschule Ulm-Firmenlogo
W2-Professur "Elektrifizierte Fahrzeugantriebssysteme" THU Technische Hochschule Ulm
Fachhochschule Dortmund-Firmenlogo
Professur für "Werkstofftechnik und Metallografie" Fachhochschule Dortmund
Dortmund Zum Job
Niedersachsen.next GmbH-Firmenlogo
Themenmanager Mobilität und Digitalisierung | Mobilitätskonzepte (m/w/d) Niedersachsen.next GmbH
Hannover Zum Job
Hochschule für Technik und Wirtschaft des Saarlandes-Firmenlogo
W2-Professur (m/w/d) für Fahrzeugtechnik - Fahrdynamik und Fahrwerke Hochschule für Technik und Wirtschaft des Saarlandes
Saarbrücken Zum Job
Hochschule Ravensburg-Weingarten-Firmenlogo
Professur für Digitalisierung und KI im Maschinenbau Hochschule Ravensburg-Weingarten
Weingarten Zum Job

Theoretisch jedenfalls: Während die Kapazität der bisherigen Satelliten in wenig befahrenen Gebieten ausreicht, kommt es an den maritimen Hauptverkehrsadern schnell zu Informationsgewirr babylonischen Ausmaßes, und die Signale können den einzelnen Schiffen nicht mehr problemlos zugeordnet werden. Das liegt nicht zuletzt daran, dass die bisher üblicherweise eingesetzten Satelliten mit ihren ungerichteten Stab-Antennen die einen Umkreis von immerhin 5.000 bis 6.000 Kilometern abdecken.

Wie der Lichtkegel einer Taschenlampe

„Die empfangen alles zugleich – das ist ein wenig so, als ob man 100 Radiosender gleichzeitig hören würde“, beschreibt Jörg Behrens vom Bremer Institut für Raumfahrtsysteme im Deutschen Zentrum für Luft- und Raumfahrt (DLR). Behrens leitet das Projekt „AISat“ des DLR, das Abhilfe bei dieser Misere schaffen soll. Ein Satellit mit diesem Namen lauscht demnächst deutlich zielgerichteter den AIS-Signalen der Schiffe.

Um das leisten zu können, bekommt der Satellit des DLR völlig neue Rahmenbedingungen: Er wird mit einer Helix-Antenne ausgestattet, die sich erst im All entfaltet und dann gezielt in Richtung Erde ausgerichtet wird. Damit soll er in einem kleineren Gebiet mit einem Durchmesser von nur 750 Kilometern auf die AIS-Signale der Schiffe lauschen. „Der Satellit fokussiert wie der Lichtkegel einer Taschenlampe“, verdeutlicht Jörg Behrens.

Entwickelt und getestet wurde die Antenne in Gemeinschaftsarbeit der DLR-Institute für Raumfahrtsysteme und für Faserverbundleichtbau und Adaptronik. Damit bei der Entfaltung im All alles gut geht, wurde dies ausführlich auf Parabelflügen in der Schwerelosigkeit durchgespielt. Jetzt wird es ernst: Am Montag, 30. Juni, wird der Satellit mit einer Rakete vom indischen Startplatz Sriharikota 80 Kilometer nördlich von Chennai aus ins All geschossen.

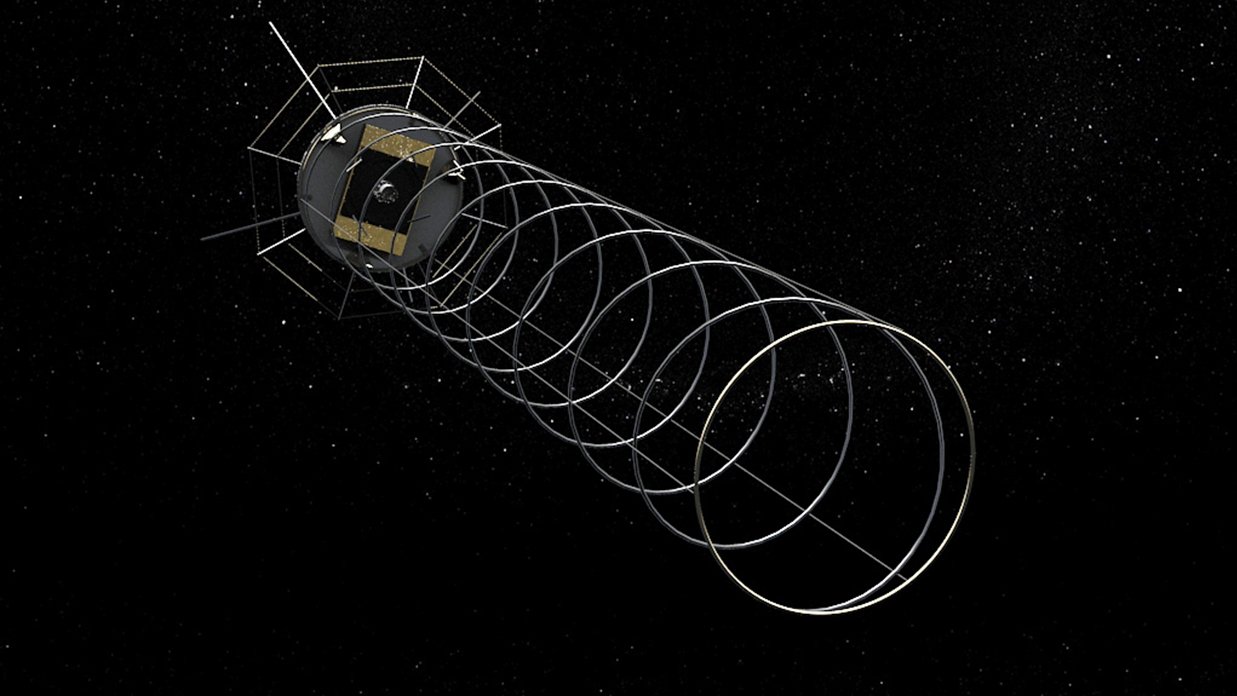

Der Satellit AISat soll in Zukunft mit seiner Vier-Meter-Helix-Antenne Schiffsignale empfangen. Dabei soll er vor allem in dicht befahrenen Gebieten wie der Deutschen Bucht die Vielzahl von Signalen zuverlässig aufzeichnen können.Quelle: .

Der Satellit AISat soll in Zukunft mit seiner Vier-Meter-Helix-Antenne Schiffsignale empfangen. Dabei soll er vor allem in dicht befahrenen Gebieten wie der Deutschen Bucht die Vielzahl von Signalen zuverlässig aufzeichnen können.

Foto: .

Exakt 1113,7 Sekunden nach dem Start um 6.19 Uhr Mitteleuropäischer Zeit wird AISat auf seiner Bahn in 660 Kilometern Höhe ausgesetzt und beginnt dann mit dem Aufladen seiner Batterien. Wenn sich bei den ersten Überflügen herausstellt, dass der Satellit den Start gut überstanden hat, erfolgt das Kommando, die bis zu dem Zeitpunkt noch zusammengezogene Helix-Antenne zu entfalten. Sollte sie dann Richtung Weltall anstatt in Richtung Erde ausgerichtet sein, wird das ganze Objekt mit Hilfe kleiner Magnetspulen in die richtige Position gedreht.

Bodenstationen liefern Vergleichsdaten

Dann steht einem Dienstantritt von AISat nichts mehr im Weg: Die Wissenschaftler in Bremen, von wo aus der Satellit gesteuert und überwacht wird, rechnen gegen 11 Uhr mitteleuropäischer Zeit mit dem ersten Signal. Zwei- bis dreimal am Tag überfliegt er danach Norddeutschland und versorgt das Team mit Daten aus dem All. Eine weitere Empfangsstation soll später im kanadischen Inuvik aufgestellt werden, damit die Möglichkeiten zum Datenempfang ausgeweitet werden.

Um die Zuverlässigkeit von AISat zu prüfen, werden die von den Schiffen empfangenen Informationen mit den Aufzeichnungen fernbetriebener Bodenstationen vergleichen. Davon gibt es zurzeit sechs an der deutschen Nordseeküste: Sie erfassen mit einer Reichweite zwischen 40 und 60 Kilometern den Schiffsverkehr. Vier weitere Stationen sollen folgen. Zudem liefert auch AISat selbst Vergleichsdaten über kleinere, ungerichtete Stab-Antennen, die ebenfalls mit an Bord sind.
